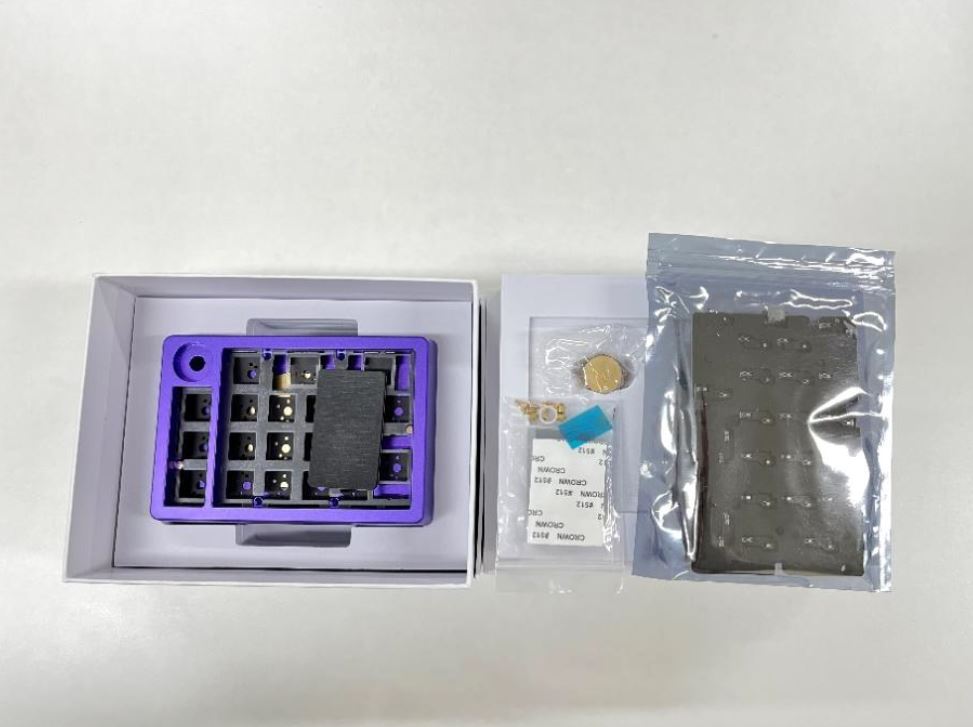

2. 請檢查內容物、配件是否齊全(旋鈕、PCB、定位板、上下蓋、配件包、Poron膠條)

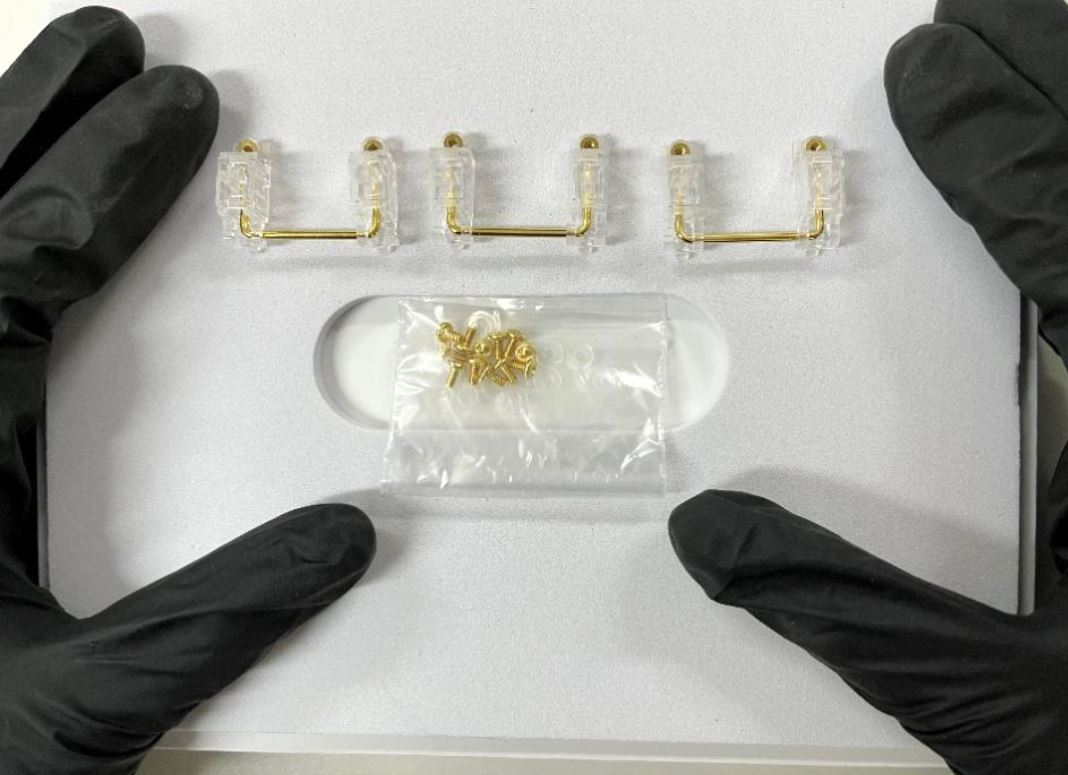

3. 安裝衛星軸，請先在衛星軸下放置緩沖材，並潤好假軸與鋼絲






---

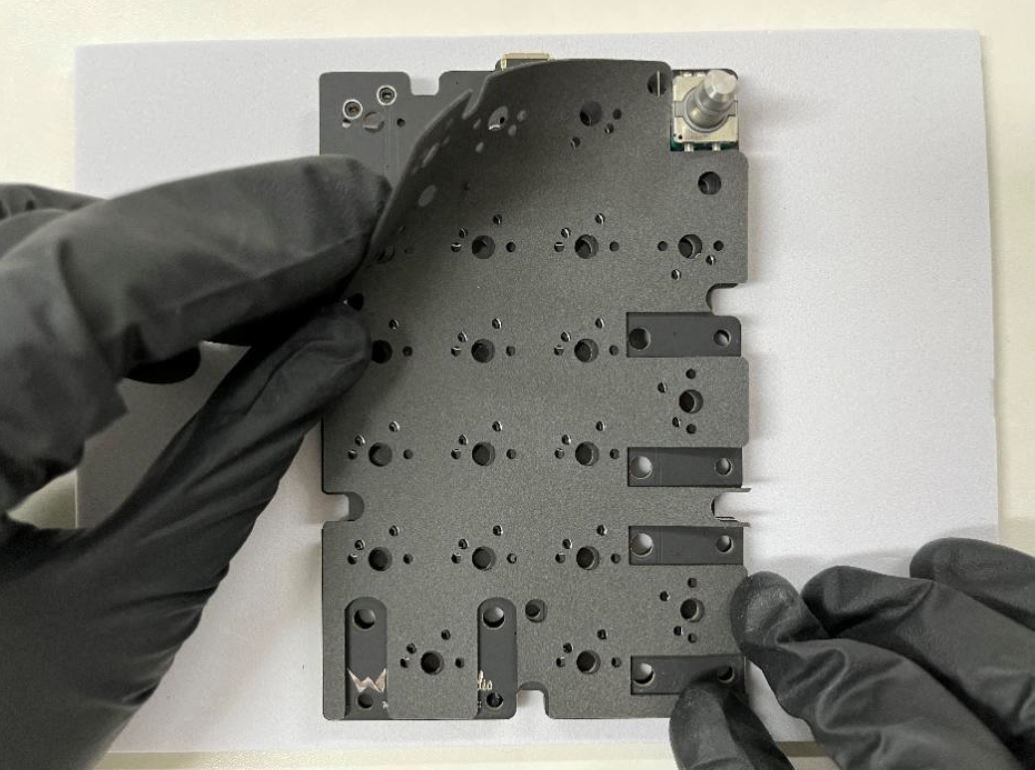

4. 請取出鍵盤外殼，從外殼中取出軸下墊，並將其放置在PCB上
※注意：請勿撕掉軸下墊背面的膜

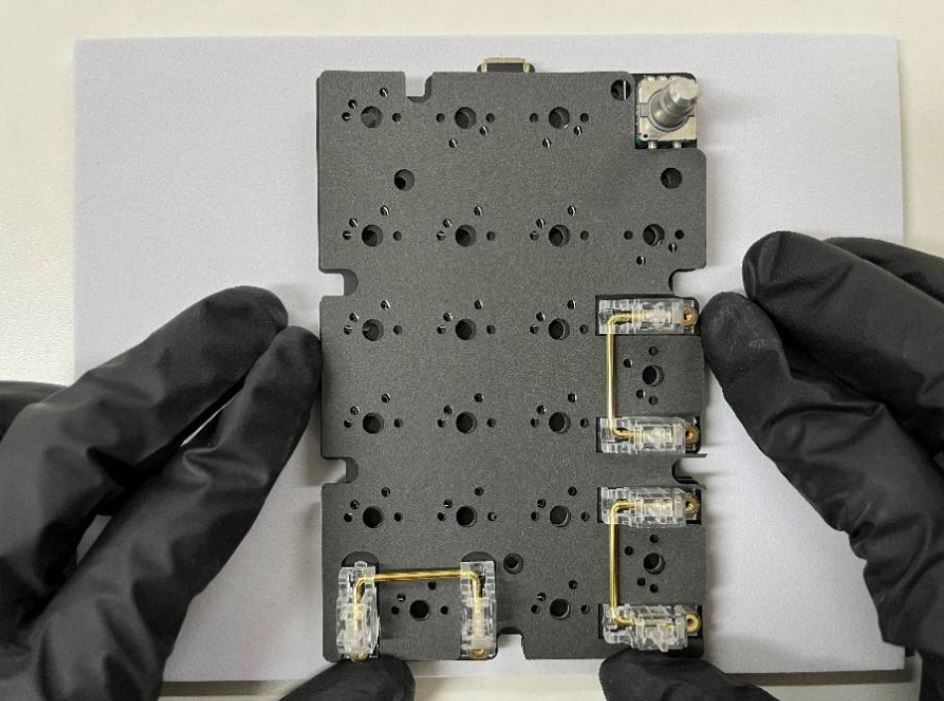

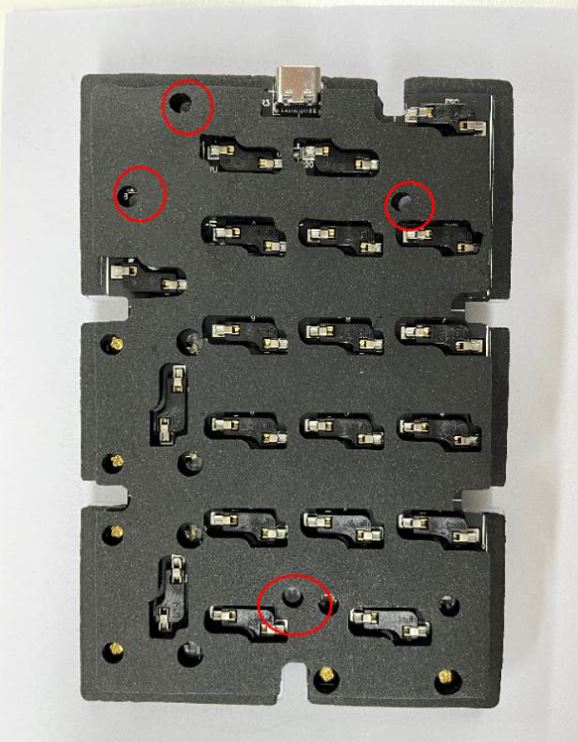

5. 請按照圖片位置，安裝好衛星軸
注意：軸下墊同樣會墊在衛星軸下方，如果不想要，請自行裁切該處

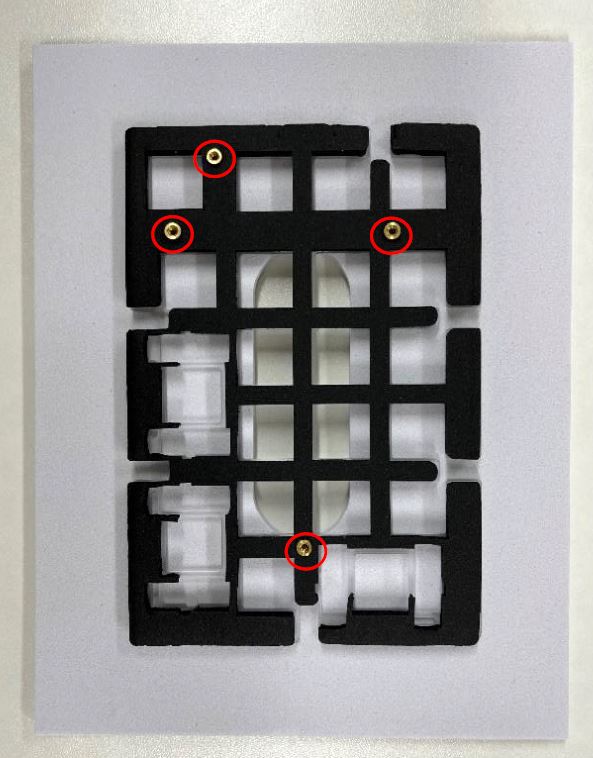

6. 取出定位板，並從配件包取出銅柱安裝在圖片中的位置

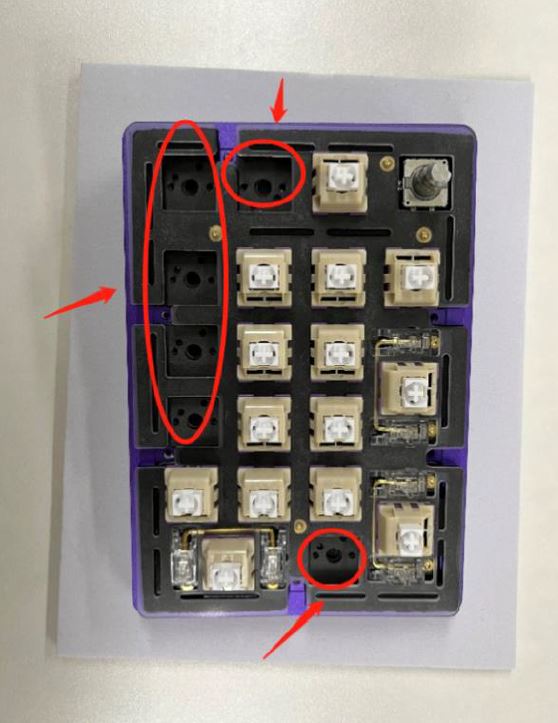

7. 從配件包中取出塑膠螺絲，從PCB的背面將PCB和定位板的位置通過銅柱鎖緊



8. 將軸體安裝，並注意軸體腳位是否彎曲變形，以免造成無法作用，或軸座掉落

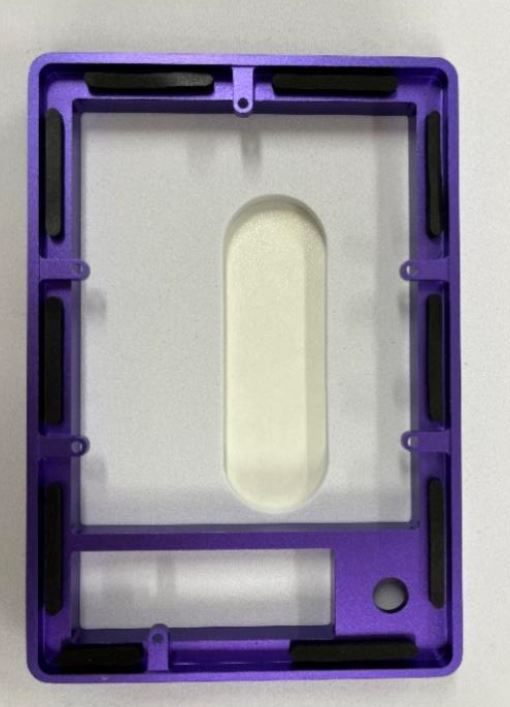

9. 拿出上蓋，並將Poron膠條放置到上蓋四周
※注意:請勿過度拉長、延伸膠條，避免造成膠條變形



10. 將上蓋闔上，請多加確認放置位置是否正確，讓定位板開口對準螺絲孔

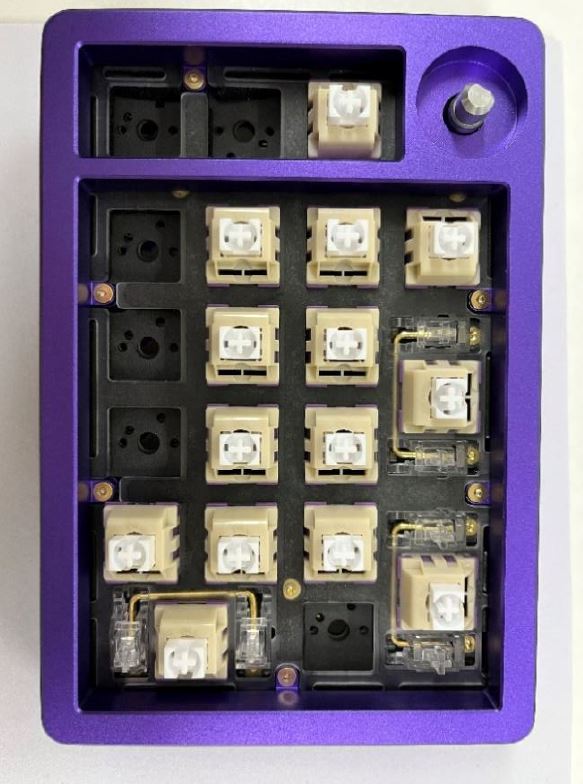

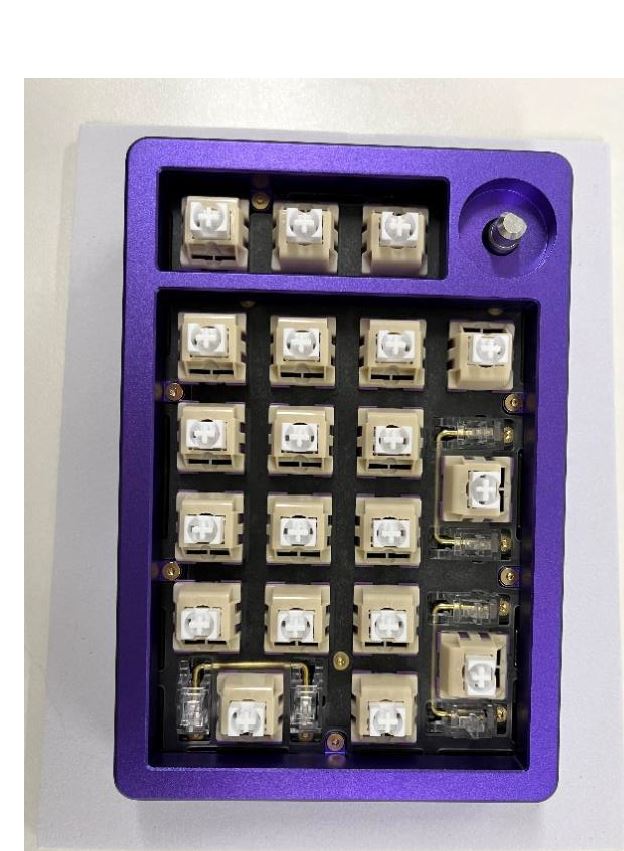

11. 裝上剩下的6顆軸

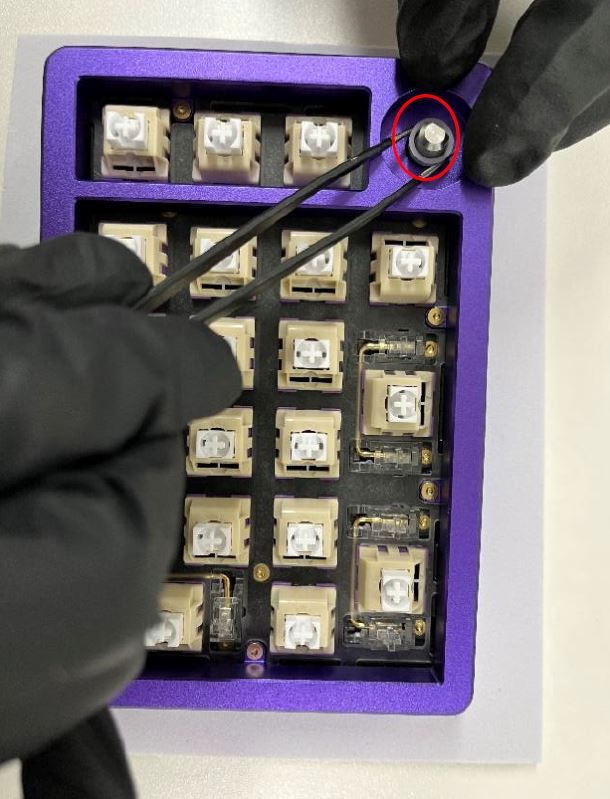

12. 裝上編碼器固定塞

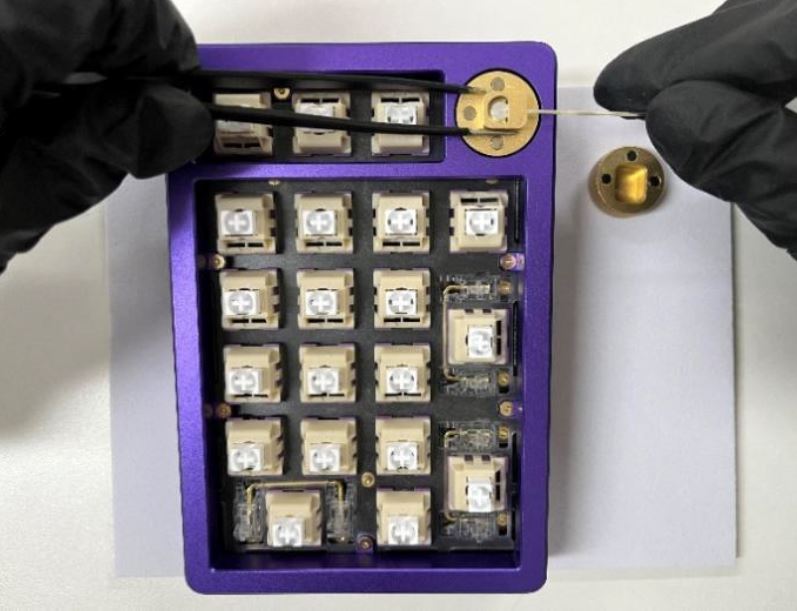

13. 取出旋鈕，並分離出旋鈕內的磁吸構造，並用螺絲刀鎖緊磁吸構造中的機米螺絲

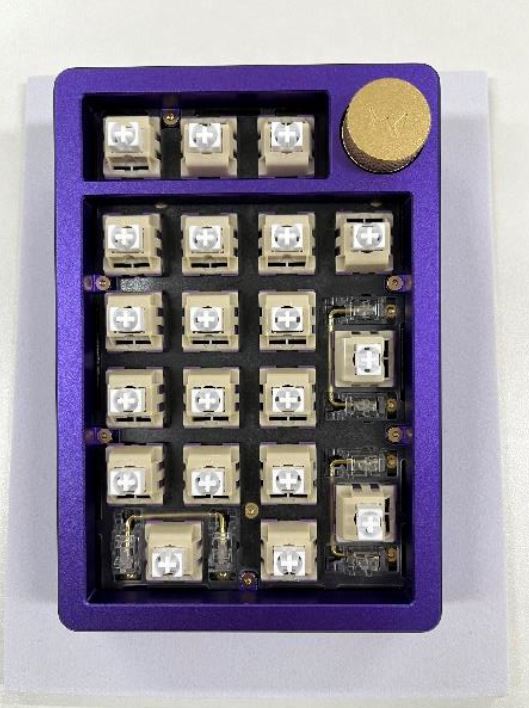

14. 按照底殼設計裝上腳墊，翻回正面裝上鍵帽

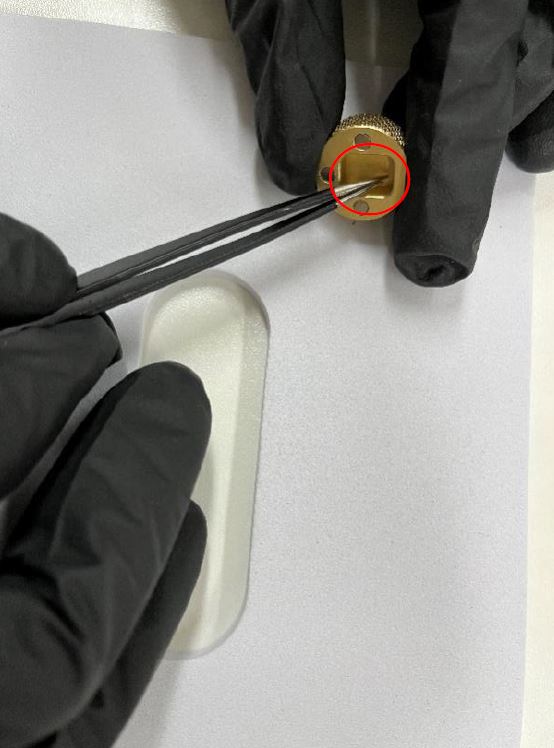

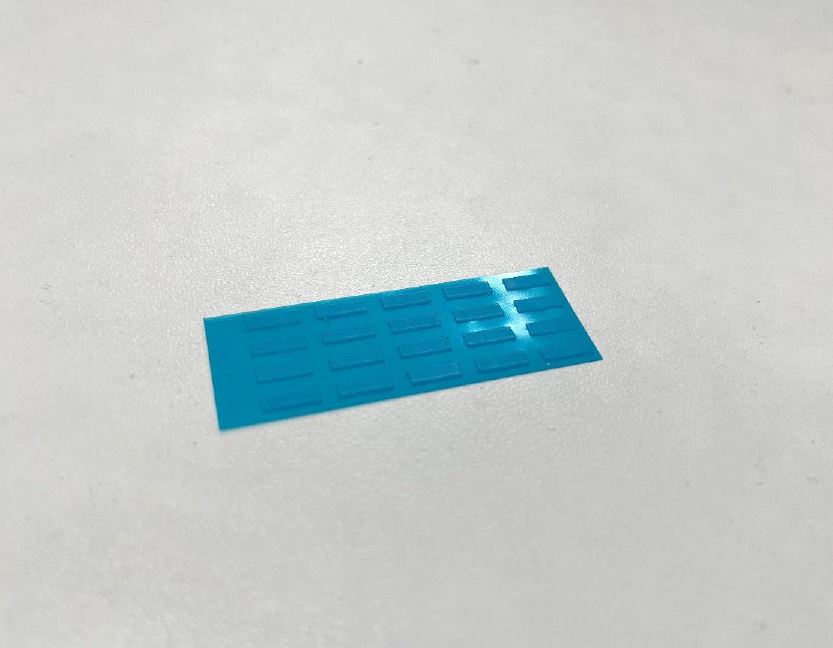

15. 補充說明，如果覺得旋鈕有些晃動，可使用隨附的配件進行調整




以上說明，如有不足之處，歡迎透過線上客服與我們詢問

---
