產品照片

以下展示照片均為實物樣品拍攝，並由於拍攝存在一定的燈光及氛圍渲染，僅供參考。

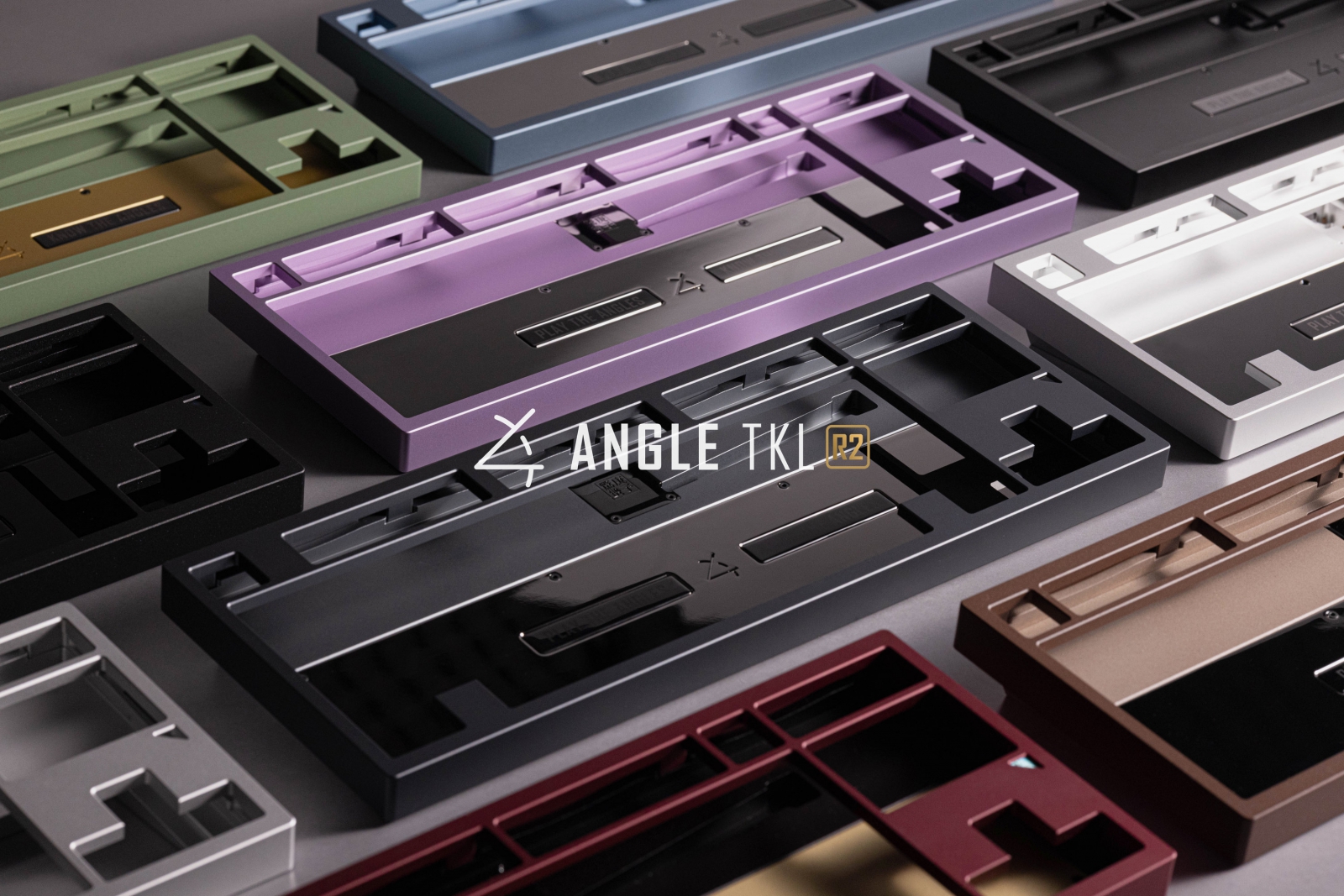

IMP-殼體外觀

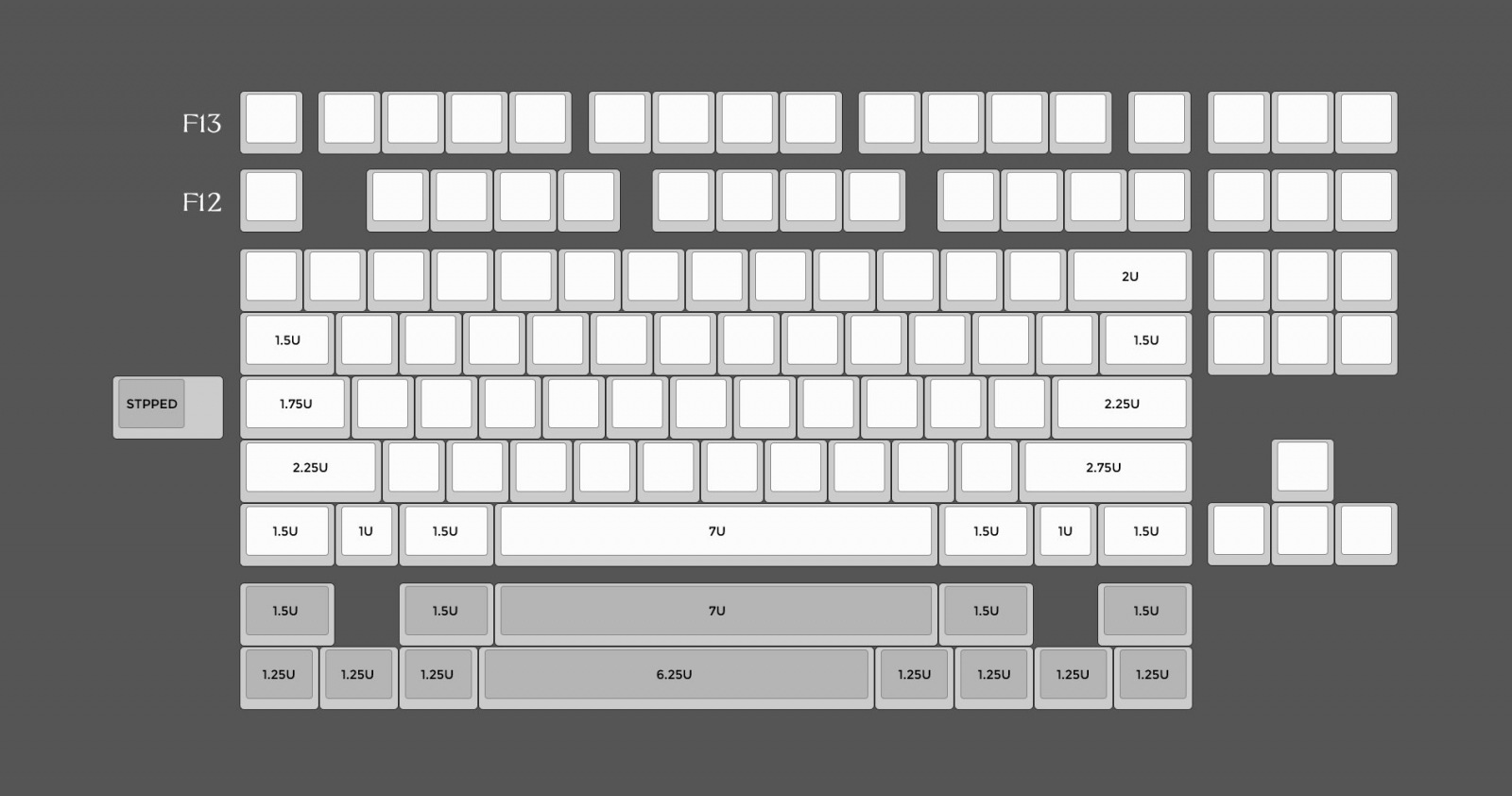

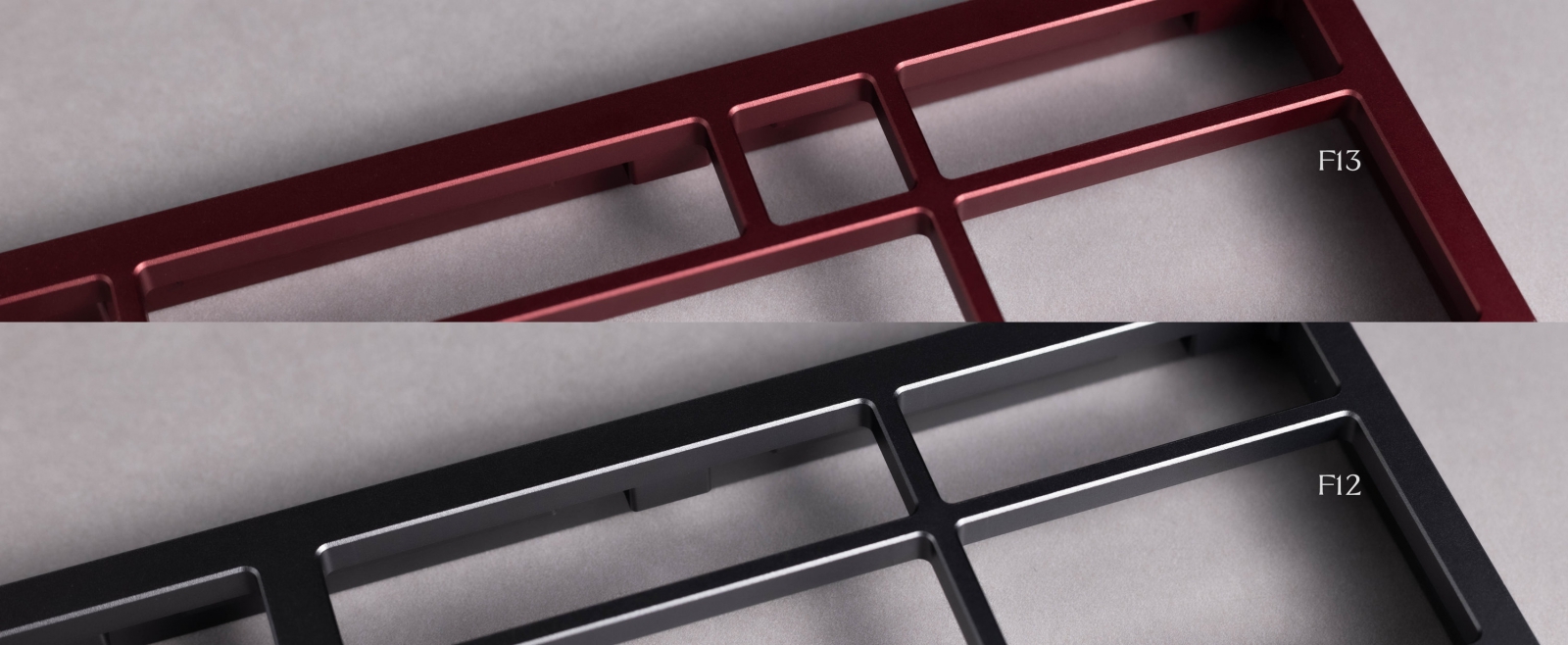

1.R2版本加入了F13配列的選擇，為了同時與F12配列尺寸兼容，鍵盤中框的寬度減少了0.8mm，鍵盤整體尺寸（長寬）縮小了0.8mm。
該建議由部分玩家提出；
F13能夠讓鍵盤中框的劃分更為勻稱，即便它一定程度上打破了傳統TKL標準配列的鍵位佈局；
考慮到個性化需求，很多玩家會通過在F13鍵位上裝個性鍵帽來表現個性色彩。

2.鍵盤外框內邊距縮小了0.25mm（單邊），調整至（於鍵帽邊沿）1.1mm，這依舊能夠保障ESC鍵位能夠使用拔鍵器。

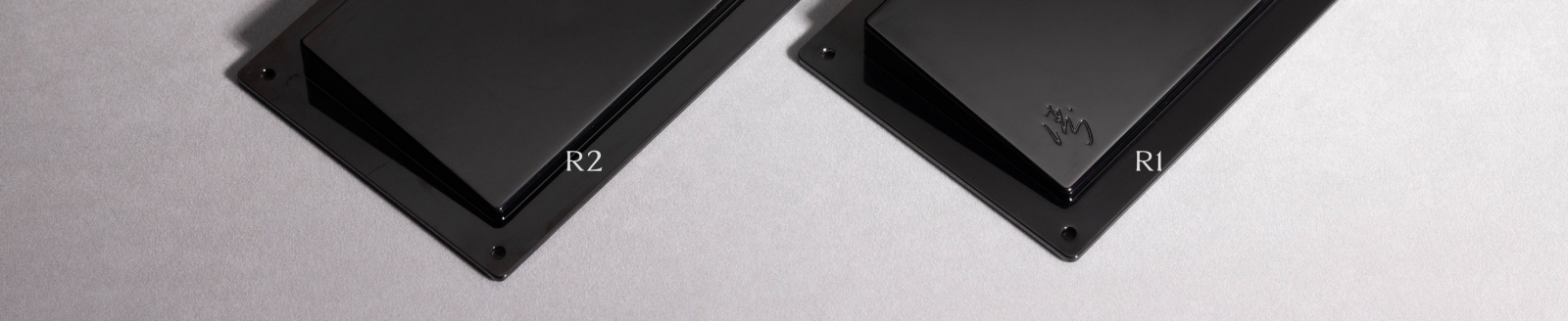

3.配重塊的尺寸規格依然保留了和R1相同的參數，這意味著R1和R2的配重塊是相互兼容的，但我們取消掉了配重上作者的logo（濤）。
該建議由部分玩家提出，並由作者本人決定修改。

4.我們在本次團購中移除了電泳表面處理工藝，新增了靜電噴塗的表面工藝。
靜電噴塗由Matrix Lab提供技術支持；
即便剛開始我並不認同靜電噴塗的工藝效果能夠適用在Angle的整體設計語言上，但部分顏色的打樣效果最終還是令人滿意的；
比如維納斯（芝麻灰）的顏色及質感表現趨於一種仿古啞面的瓷磚效果，讓我想到了北歐工業風的克製表達。

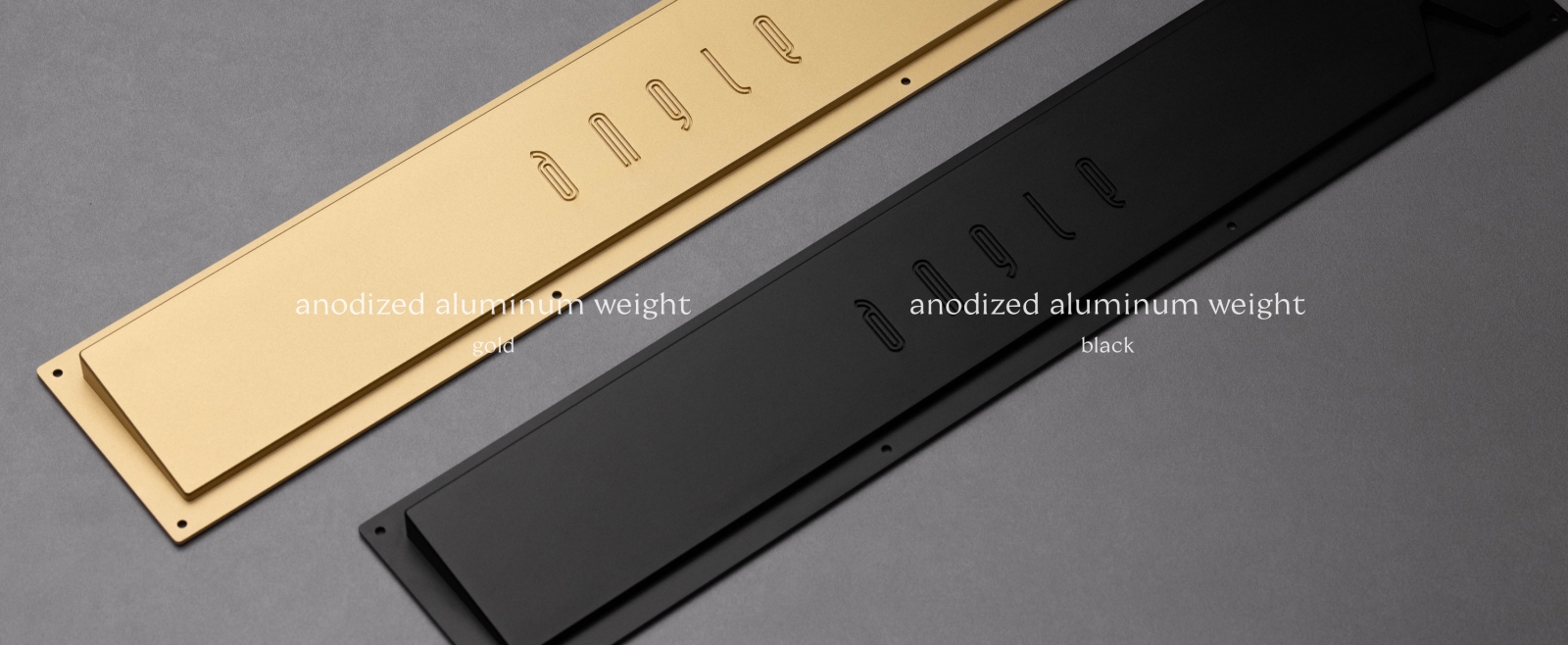

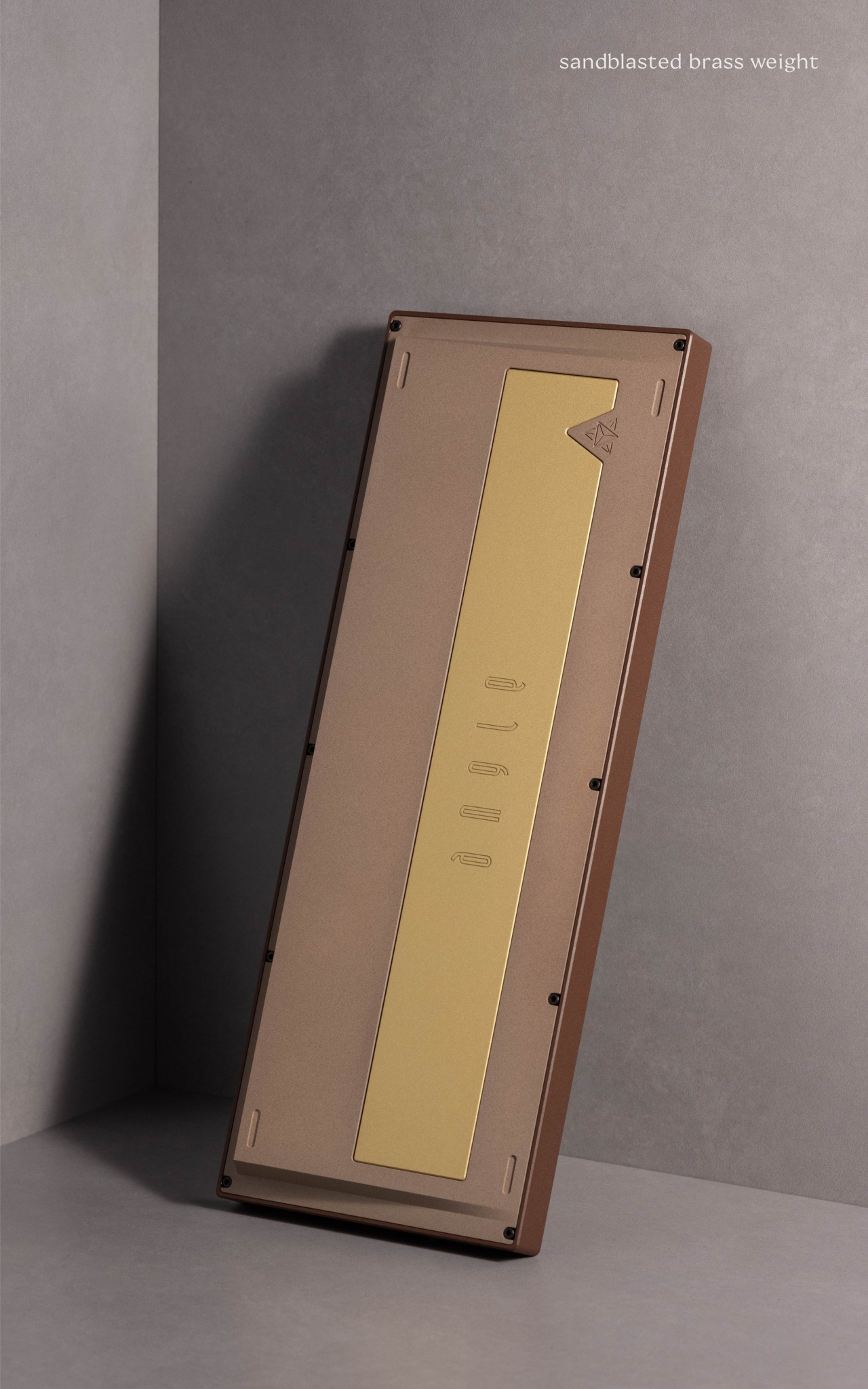

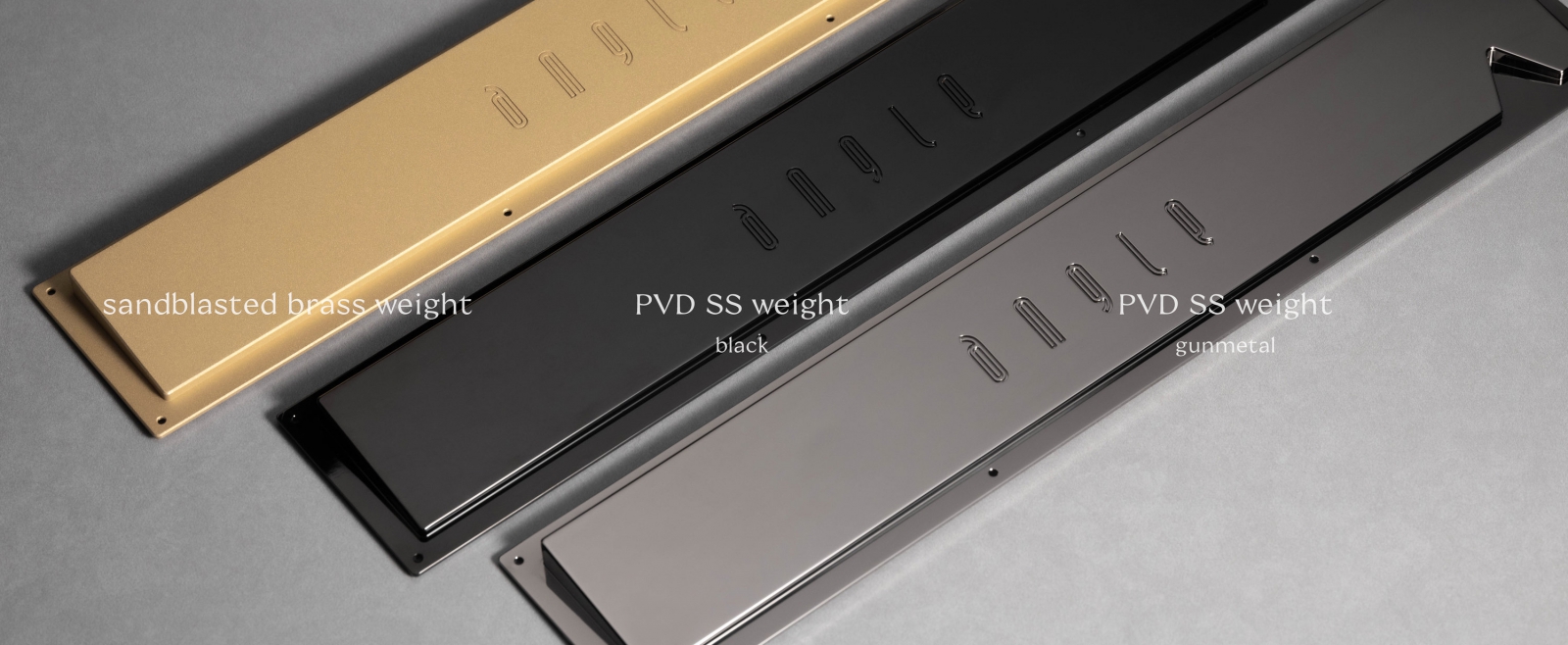

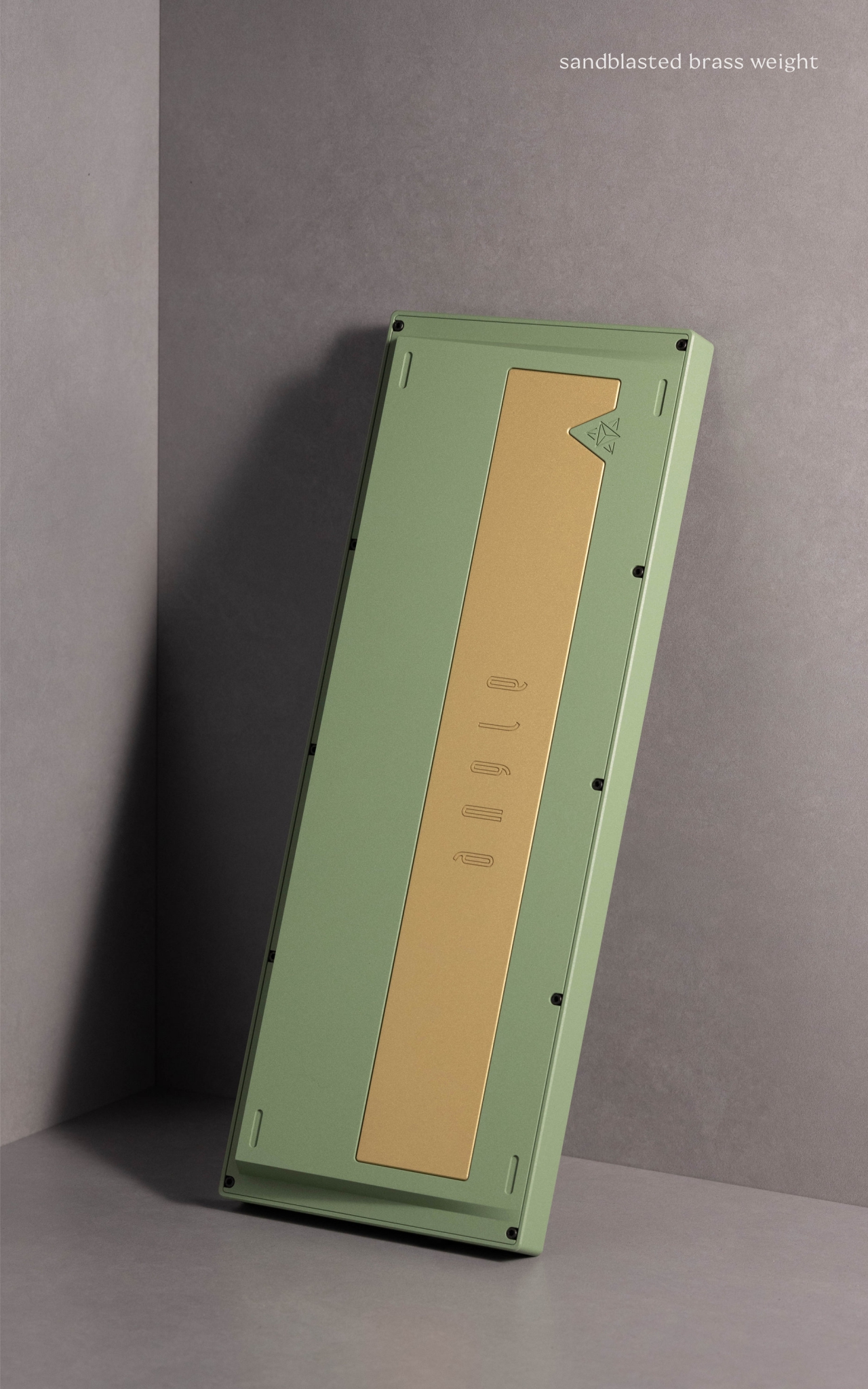

5.我們新增了陽極氧化鋁合金配重及噴砂黃銅配重。

陽極氧化鋁合金配重會包含在部分標配中，不支持額外選配；

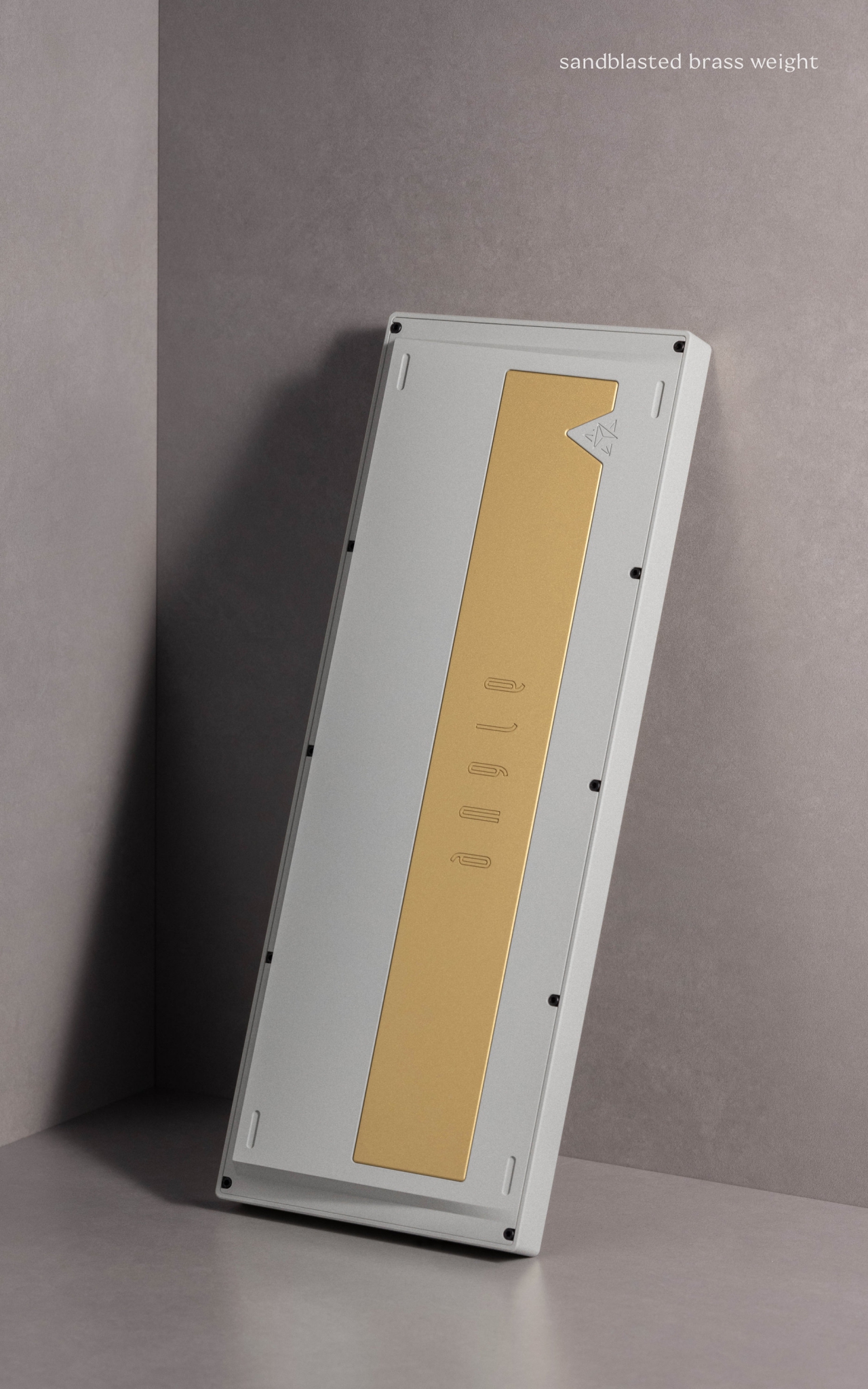

噴砂黃銅配重會包含在部分標配中，支持額外選配；

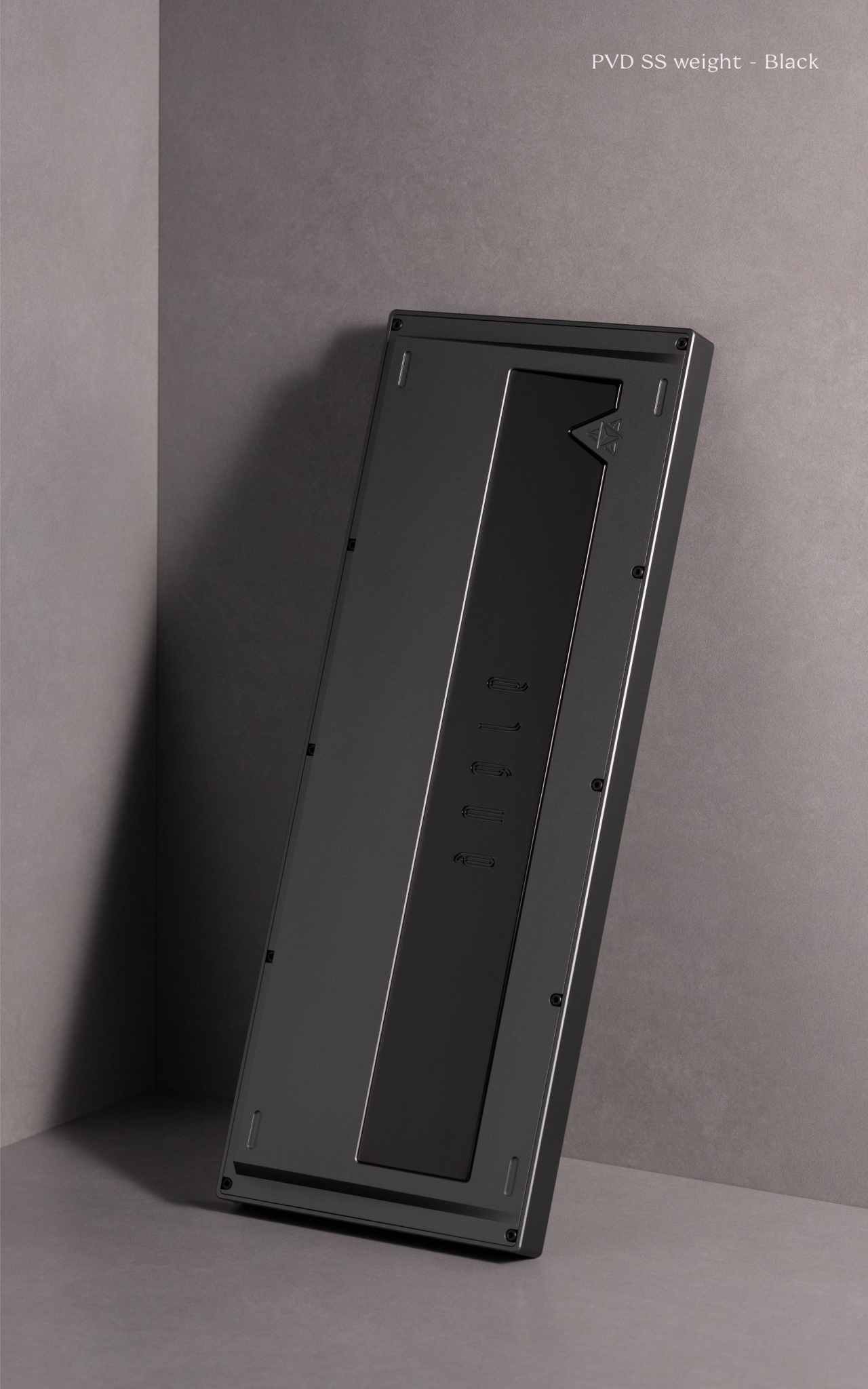

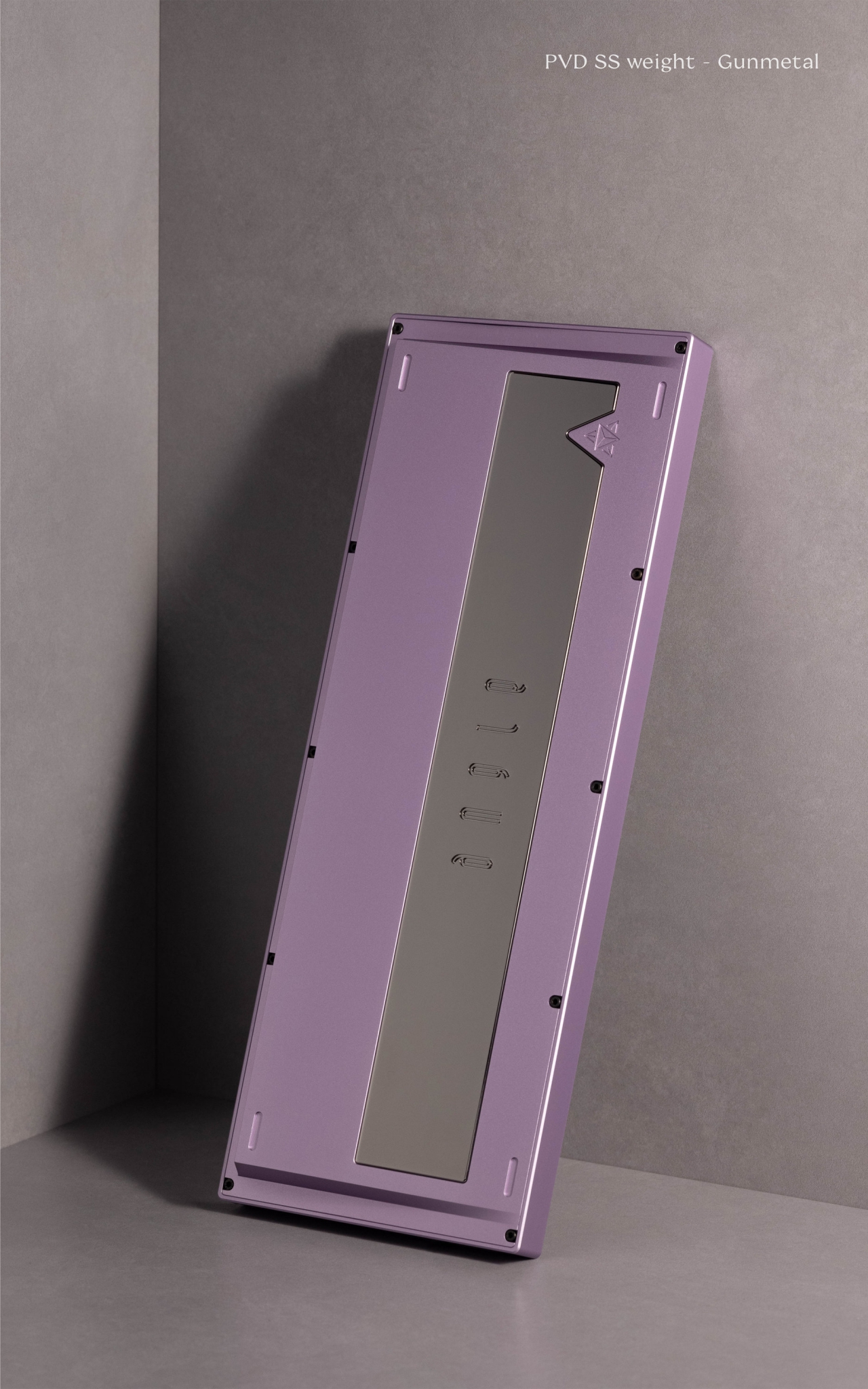

6.我們保留了PVD配重，材料上從R1的黃銅變更為不銹鋼。

不銹鋼PVD配重會包含在部分標配中，也可以額外選配；
不限量；
雖然黃銅的材料價格會比不銹鋼貴一些，但是在PVD成本不變的情況下，不銹鋼的機加工成本會高出很多，有關配重材料變更會在下文中詳細說明。

IMP-內部結構

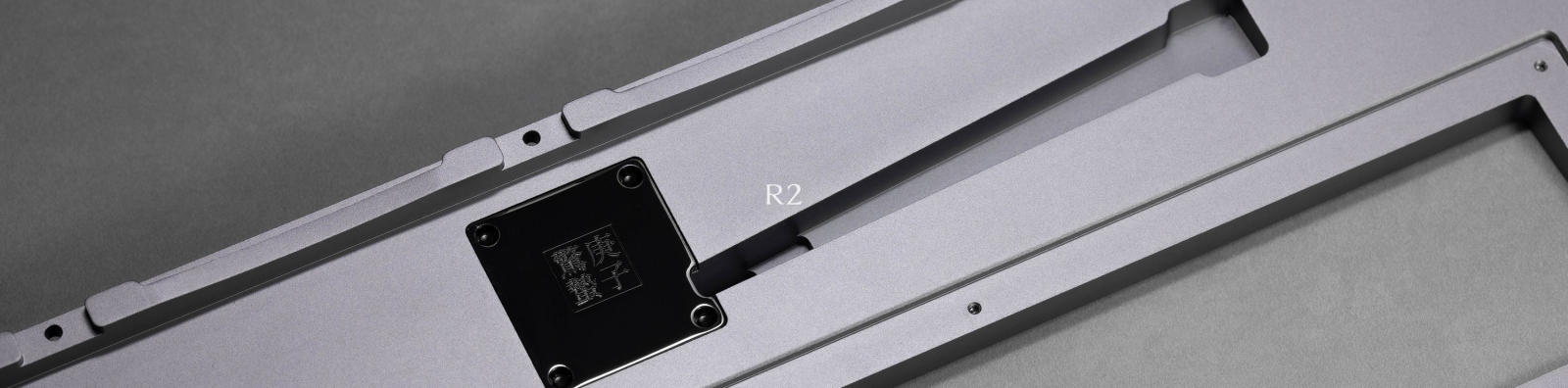

1.我們發現不少玩家在組裝Angle內膽的過程中，出現了端子線頂到內膽的情況，所以我們優化了端子線的線槽造型，並將原先內部的斜面變更為了階梯式，並加入了端子線頭部的限位卡件，以此來避免上述情況的發生。

經過測試，雖然開放了線槽額外的空間，但並沒有對鍵盤數字區的敲擊聲音帶來太大的影響。

2.我們將原先自己編寫的子板方案變更為了ai03在GitHub上的開源子板方案。

鍵盤PCB獲得了雙ESD保障；

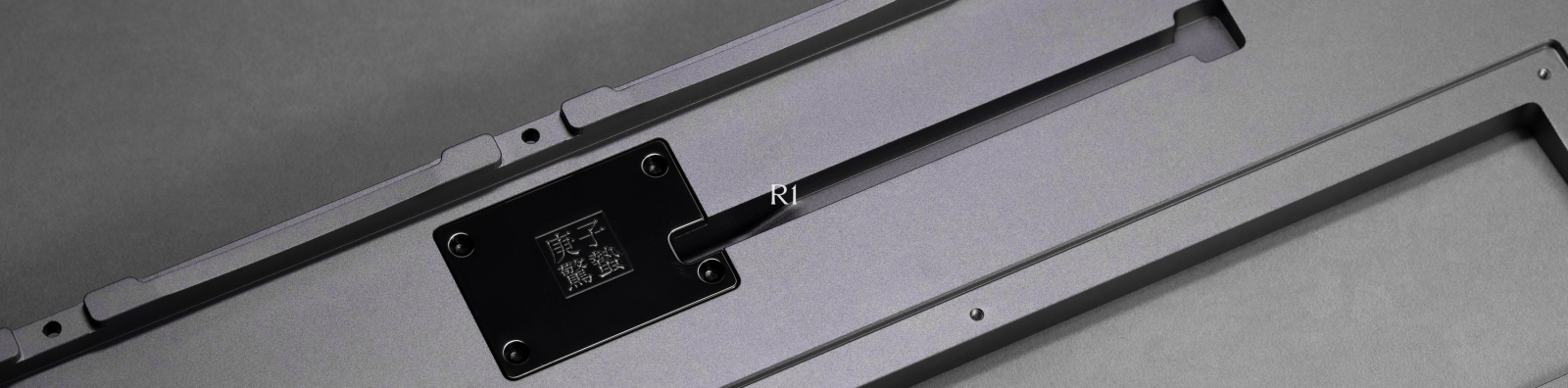

修改了線蓋板的外形，也調整了線蓋板上漢字（庚子驚蟄）的排版順序（遵循印章的排版規則）。

IMP-相關配件


1.由於鍵盤中框參數的變動，致使鍵盤尺寸也發生了變化，所以R2中的PCB、定位板、內膽夾心、軸下墊都發生了尺寸及參數的變更。
即：R2的內膽與R1不通用。

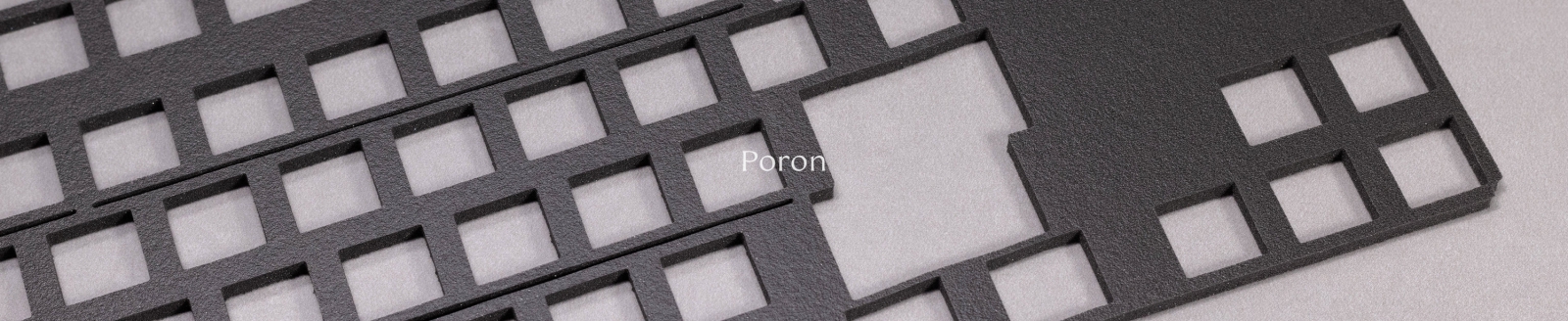

2.內膽夾心從原先的矽膠材質變更為3.7mm Poron LE-20。

這是一個選裝件；
F12和F13內膽分別提供對應配列的夾心。

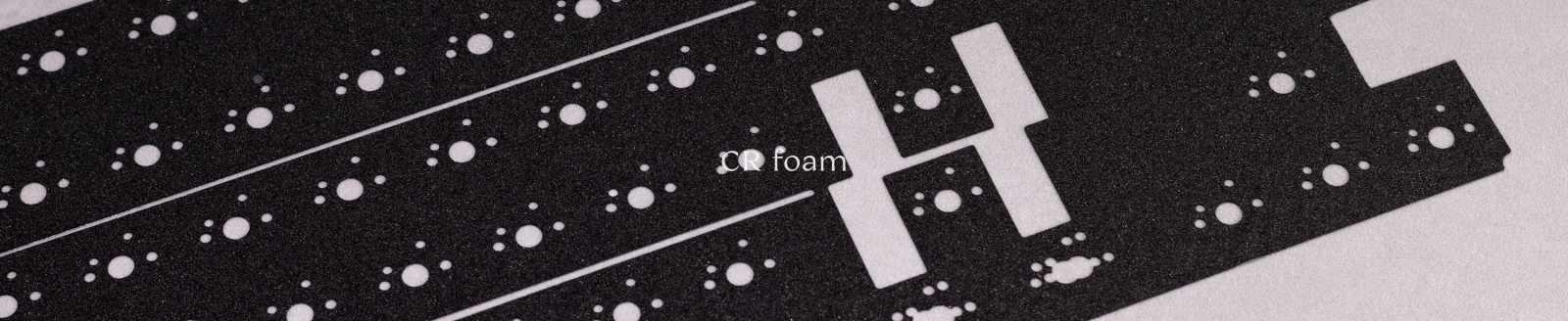

3.軸下墊的尺寸變更。

這是一個選裝件；
適配F12及F13，適配WKL/Tsangan及WK；
材質為CR泡棉（在影響敲擊聲音的同時，能夠一定程度上削弱聲音同質化）；
軸下墊有背膠，使用時需要撕掉（背膠類似手機屏幕膜，可以反复貼）；
開放了衛星軸鋼絲位置的空間。


4.本次團購中提供了新的定位板。
默認選配定位板提供：鋁合金、PC；
額外選購定位板提供：銅定（PVD）、鋁合金、半鋼鋁合金、FR4、PC；
優化了定位板的Flex，將原先R4和R3間的開槽從3條變更為2條（除PC定位板），對應PCB我們也做了Flex的調整；
對不同定位板材質所需的支撐性，我們調整了對應的Leaf spring樣式。


5.我們重新做了螺絲選型。
變更了黑色殼體螺絲的黑化處理；
變更了配重螺絲的規格（從原先的M2x3/M2x4統一成M2x3.5）。

以上為本次R2的所有變更內容。

顏色搭配
以下展示照片均為實物樣品拍攝。

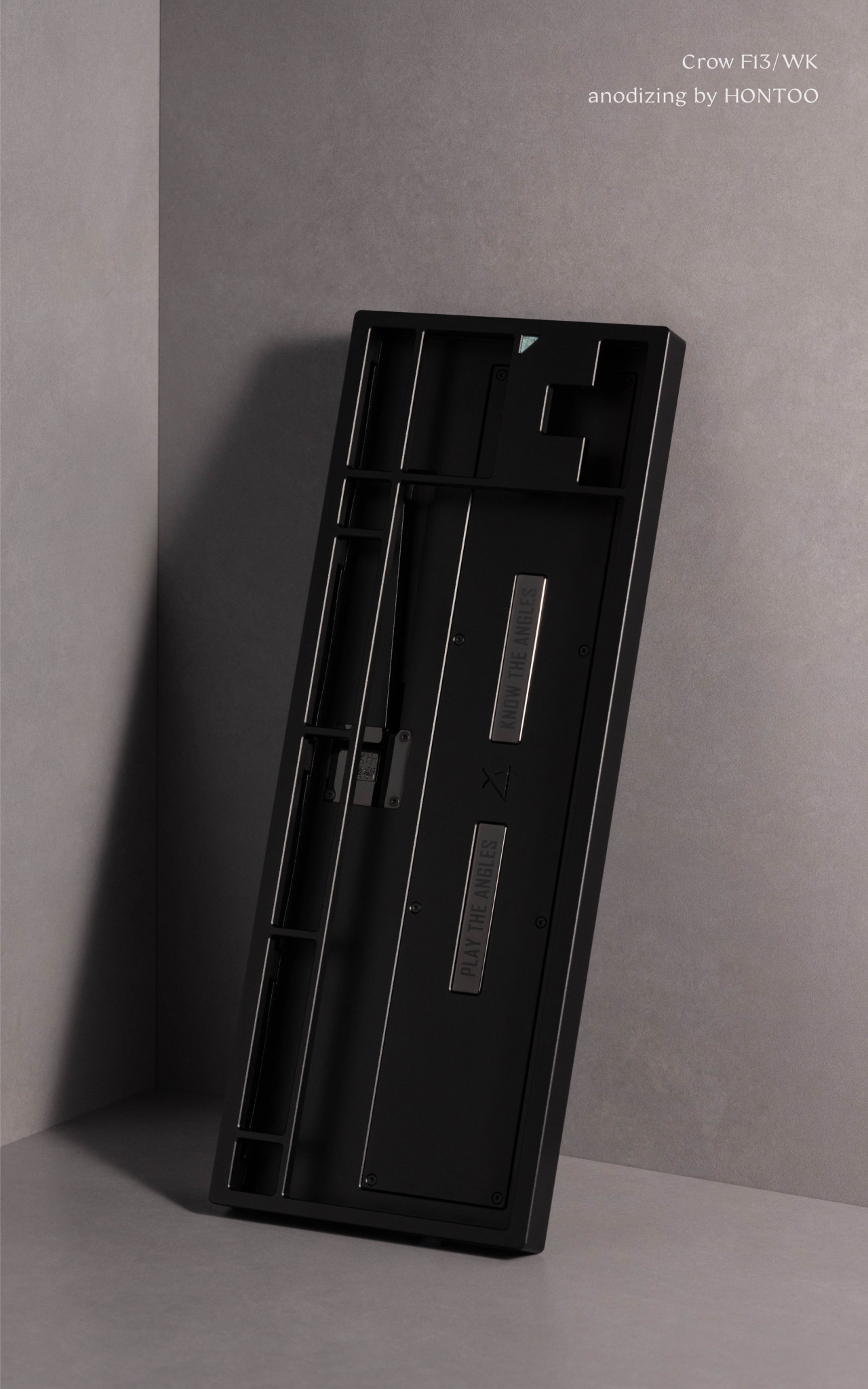

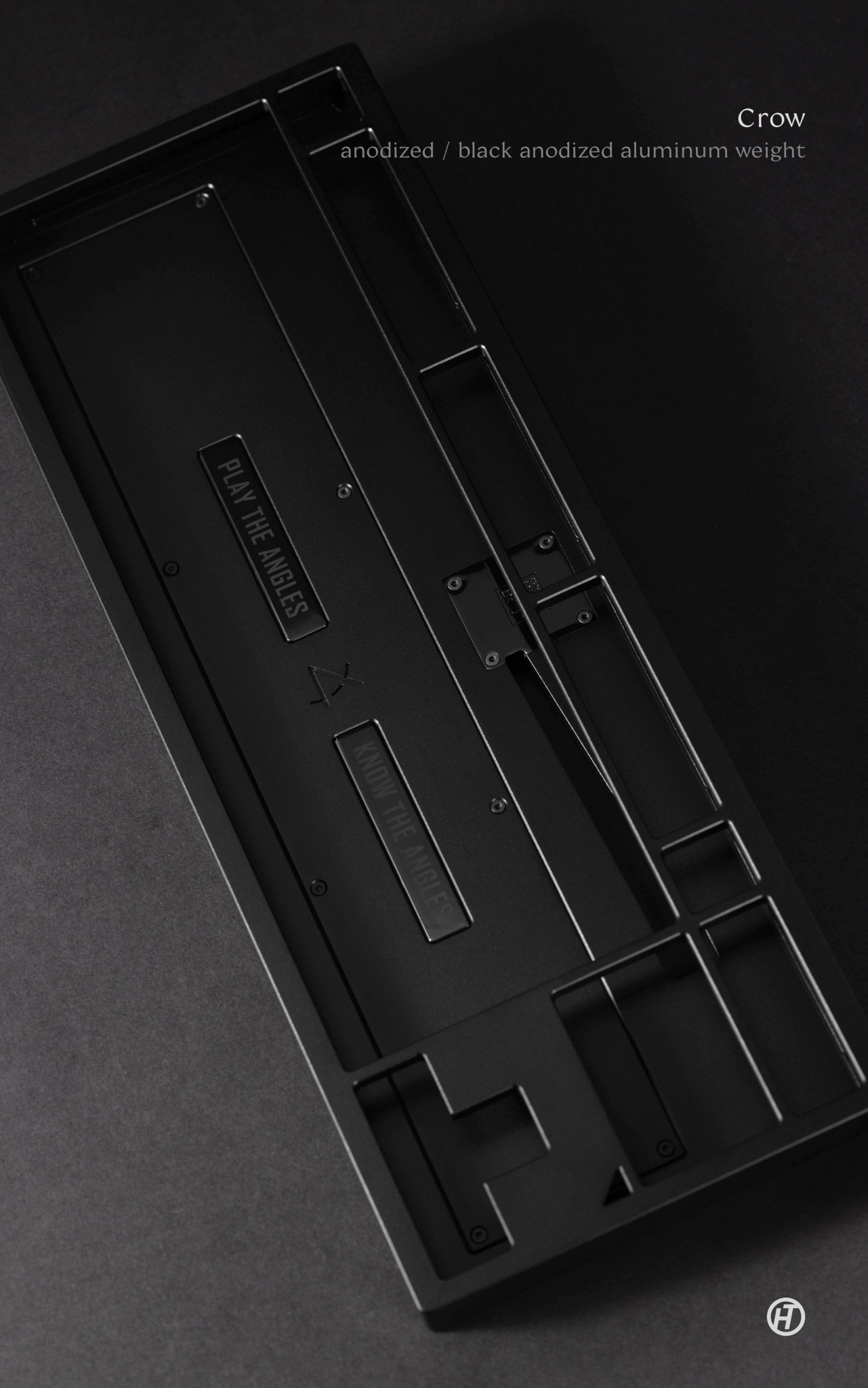

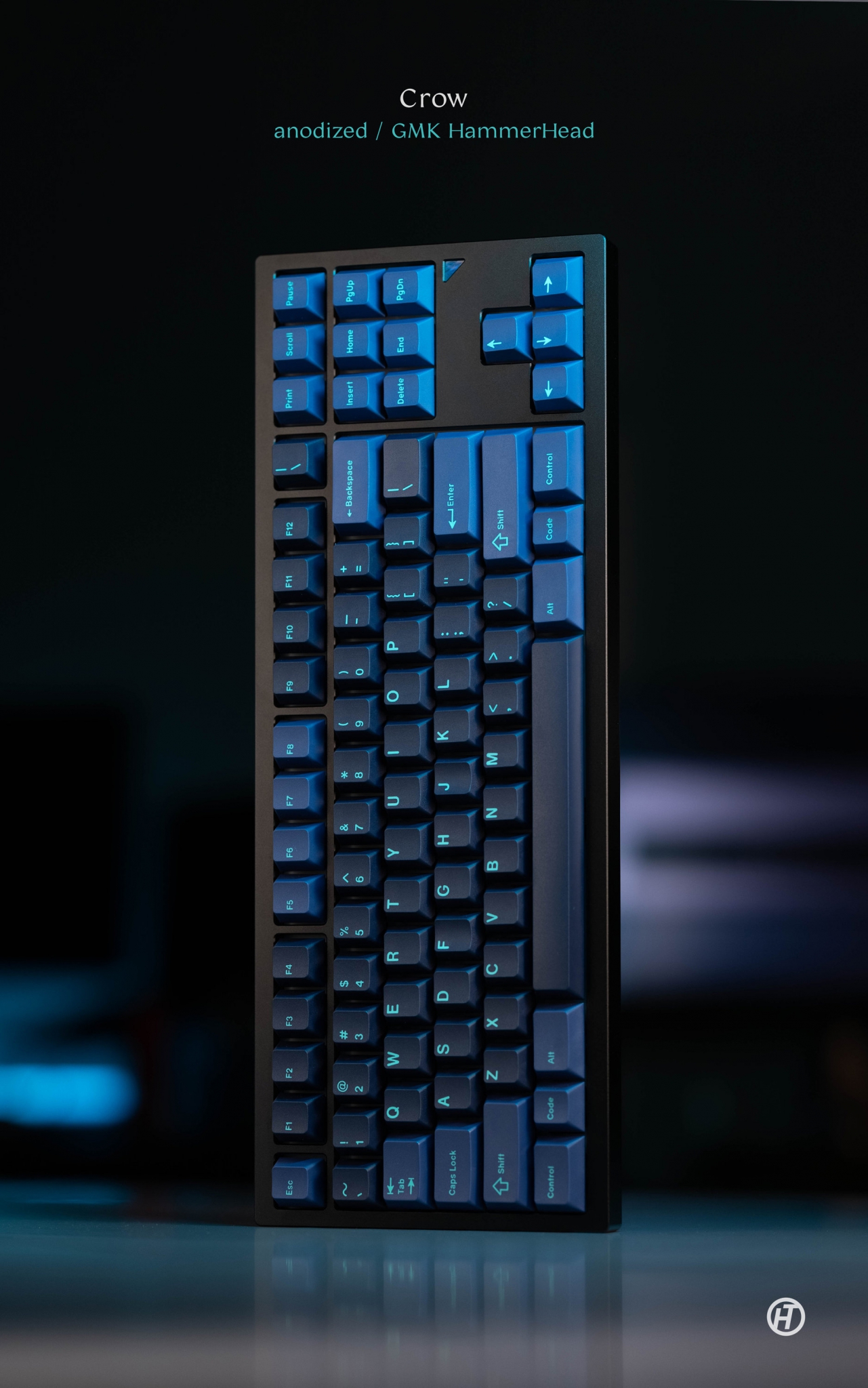

Crow（陽極黑）
F13/週
搭配黑色陽極鋁合金配重

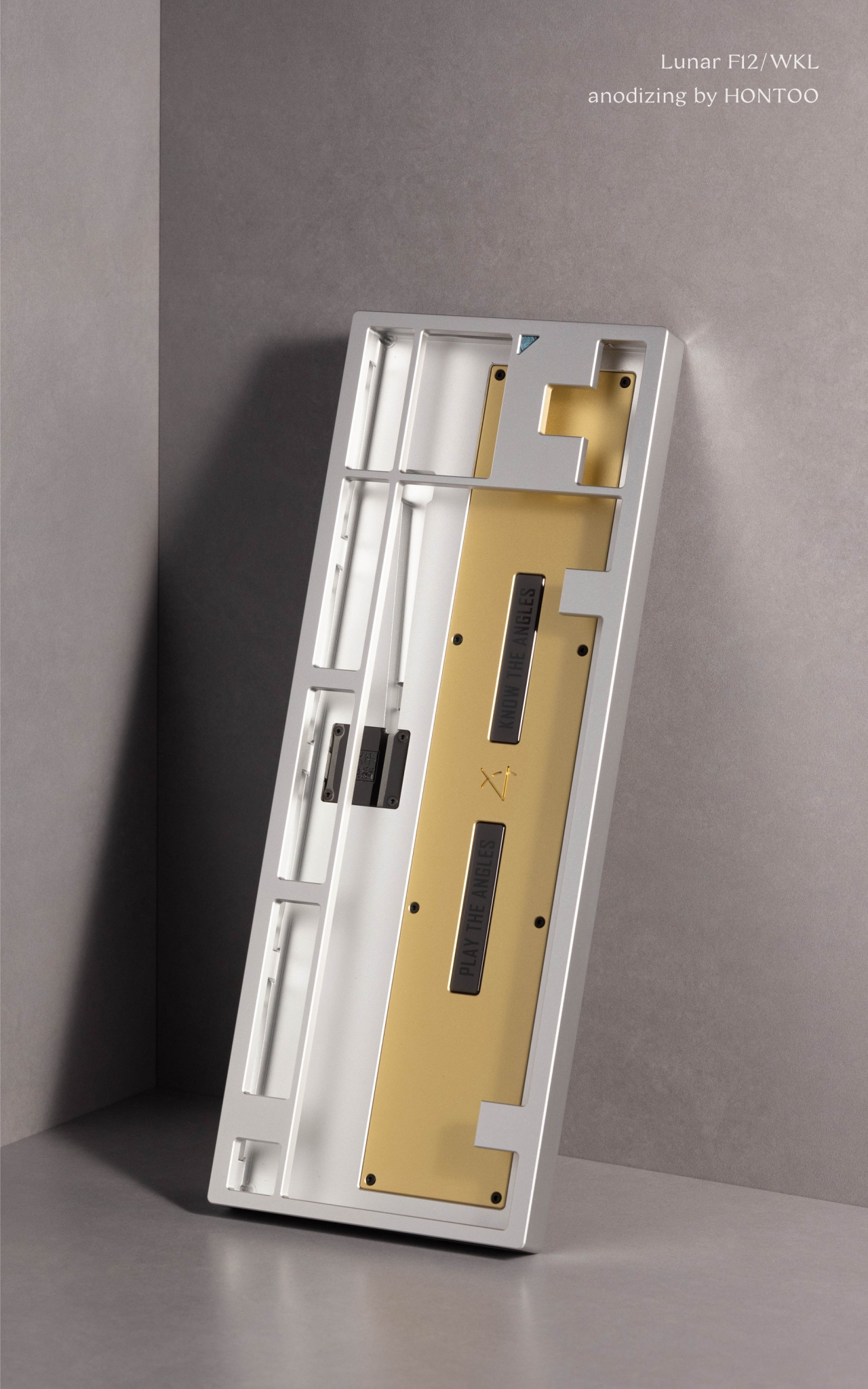

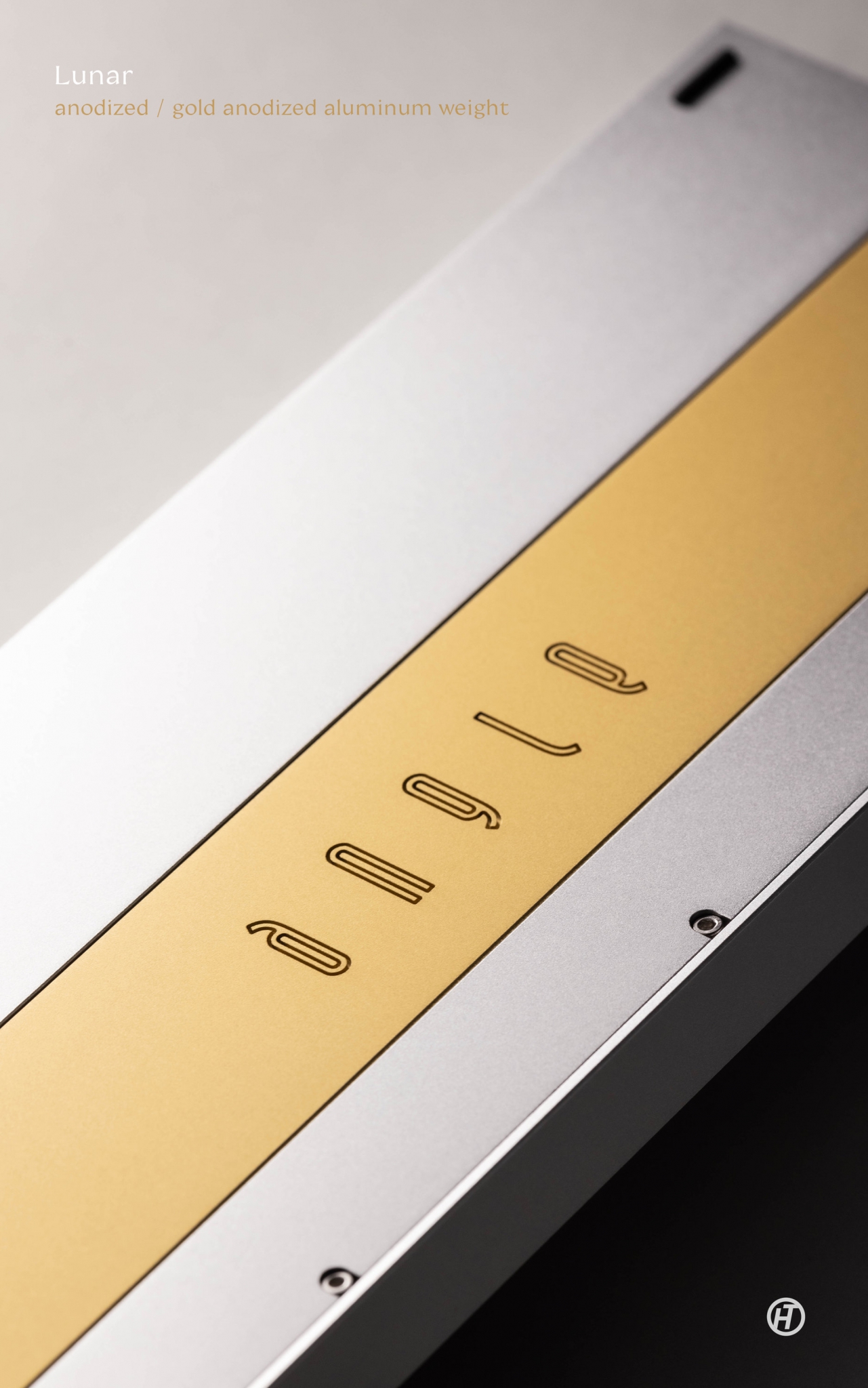

Lunar（陽極銀）
F12/WKL
搭配金色陽極鋁合金配重

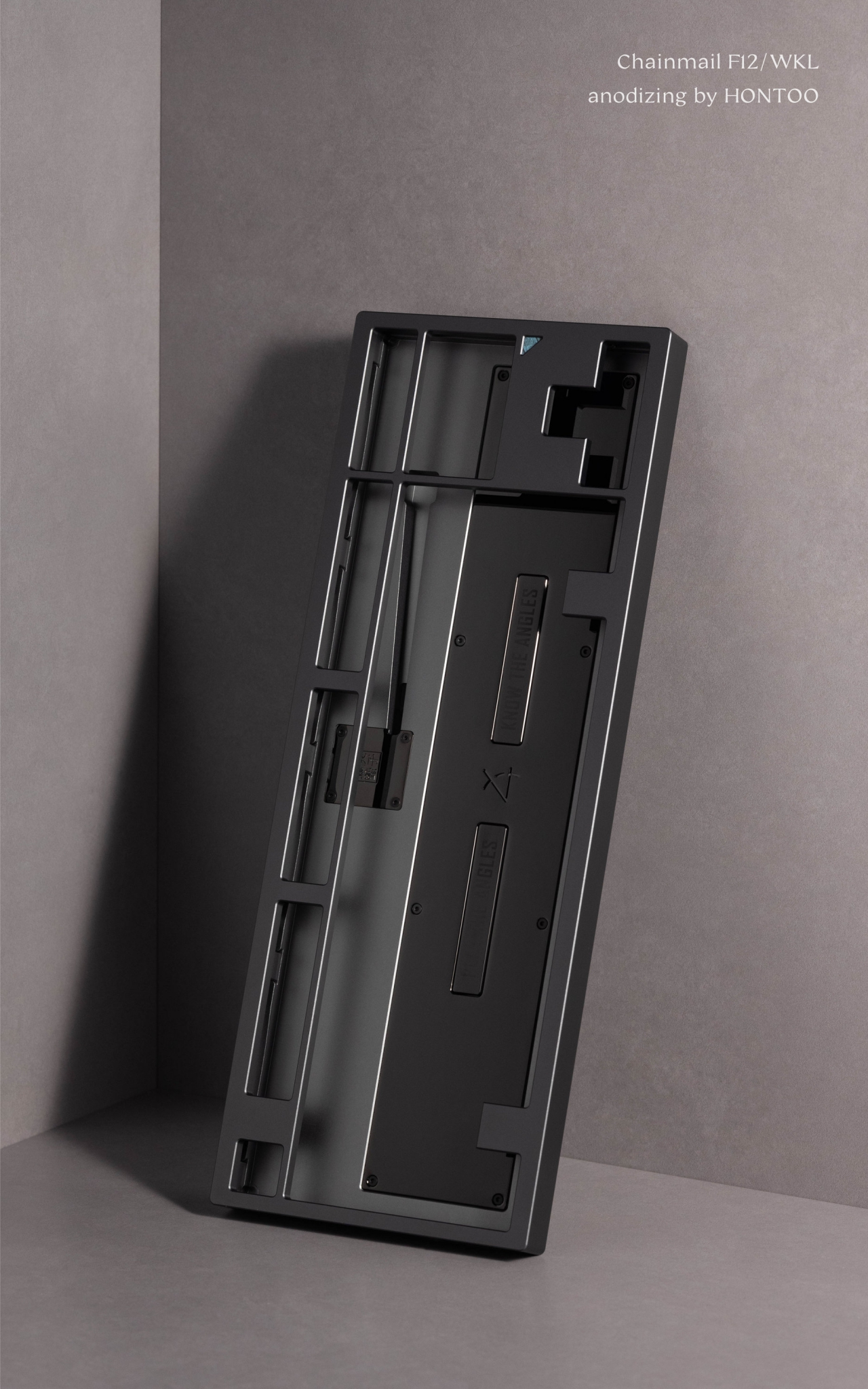

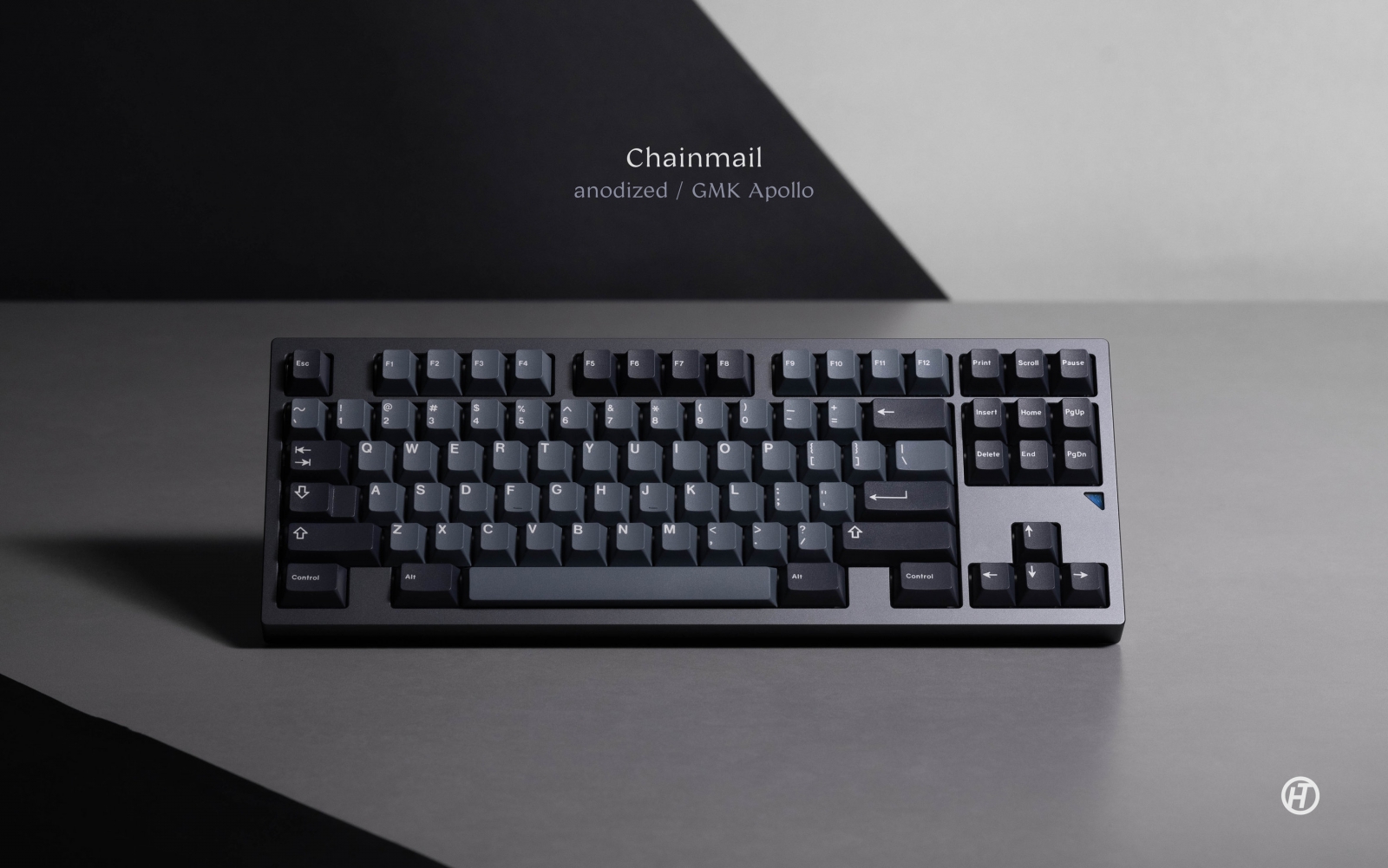

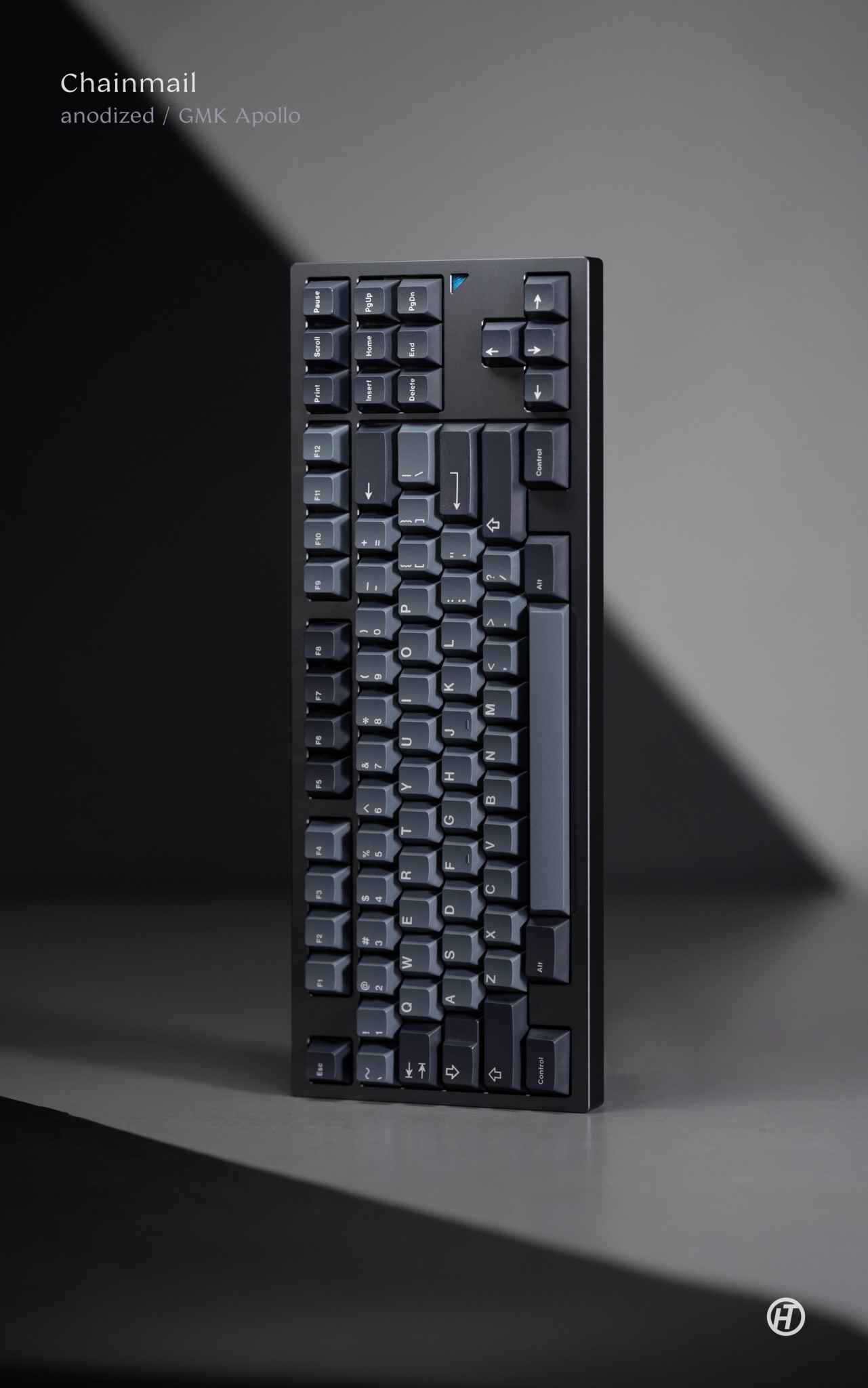

Chainmail（陽極槍灰）
F12/WKL
搭配黑色不銹鋼鏡面PVD配重

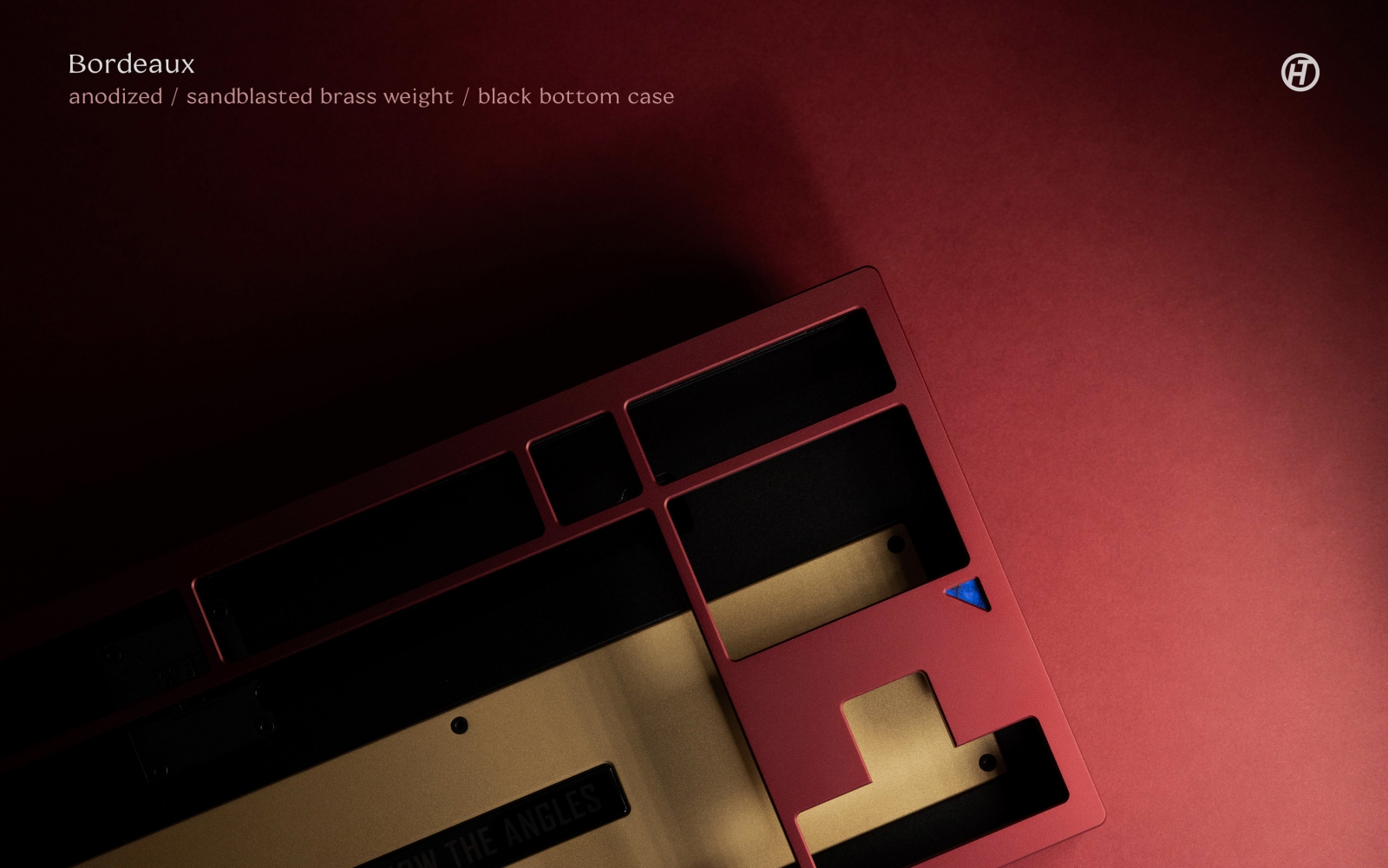

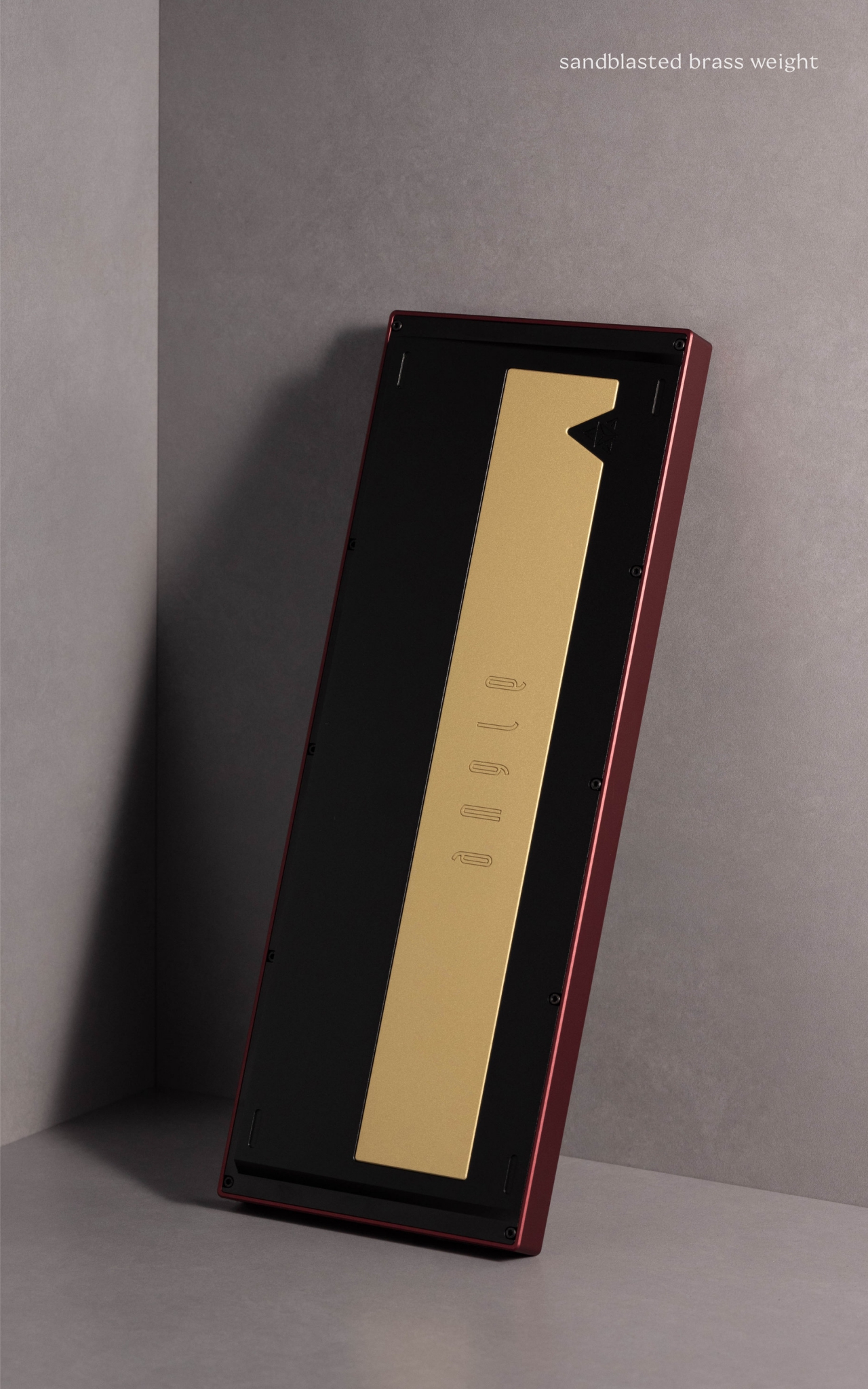

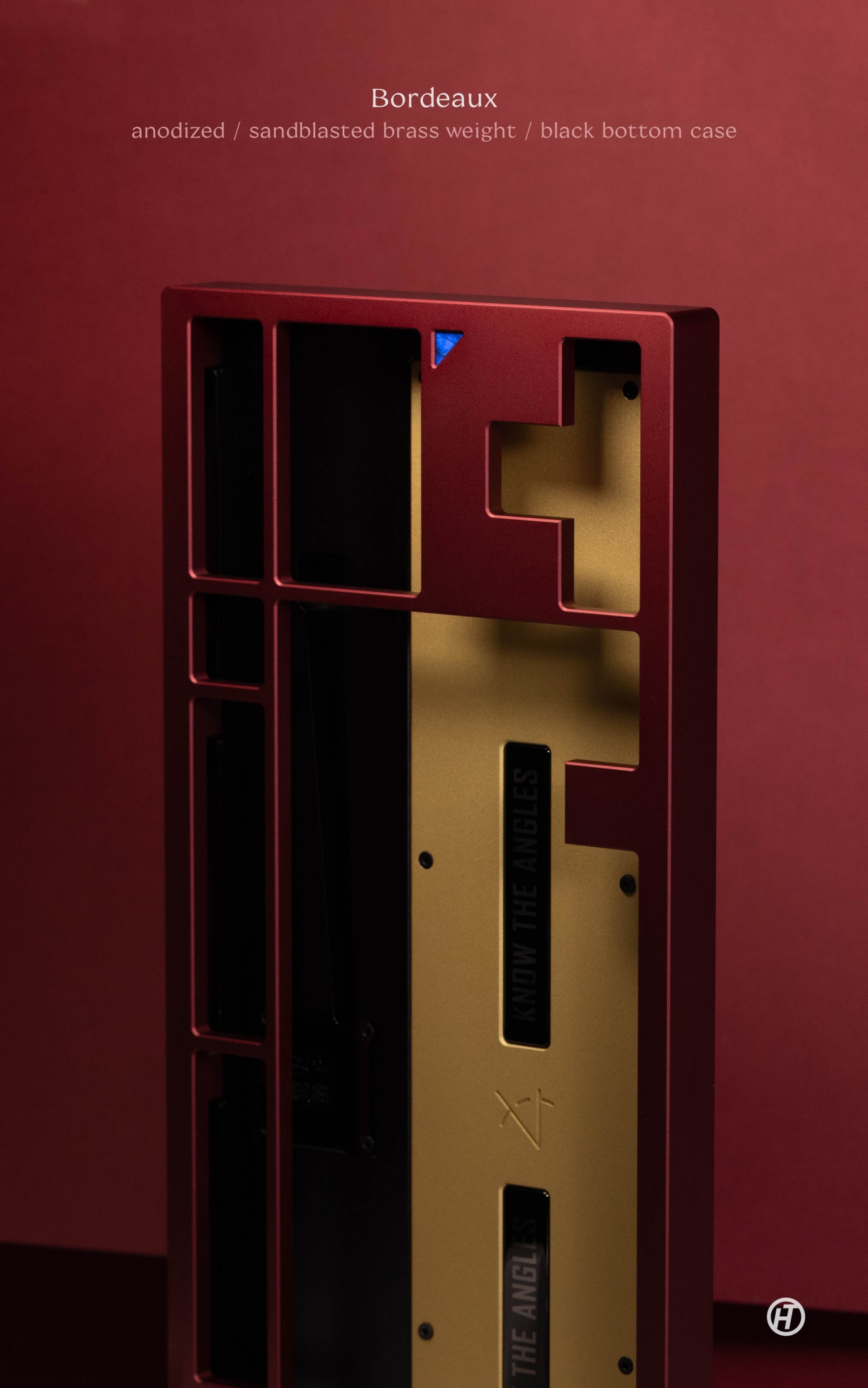

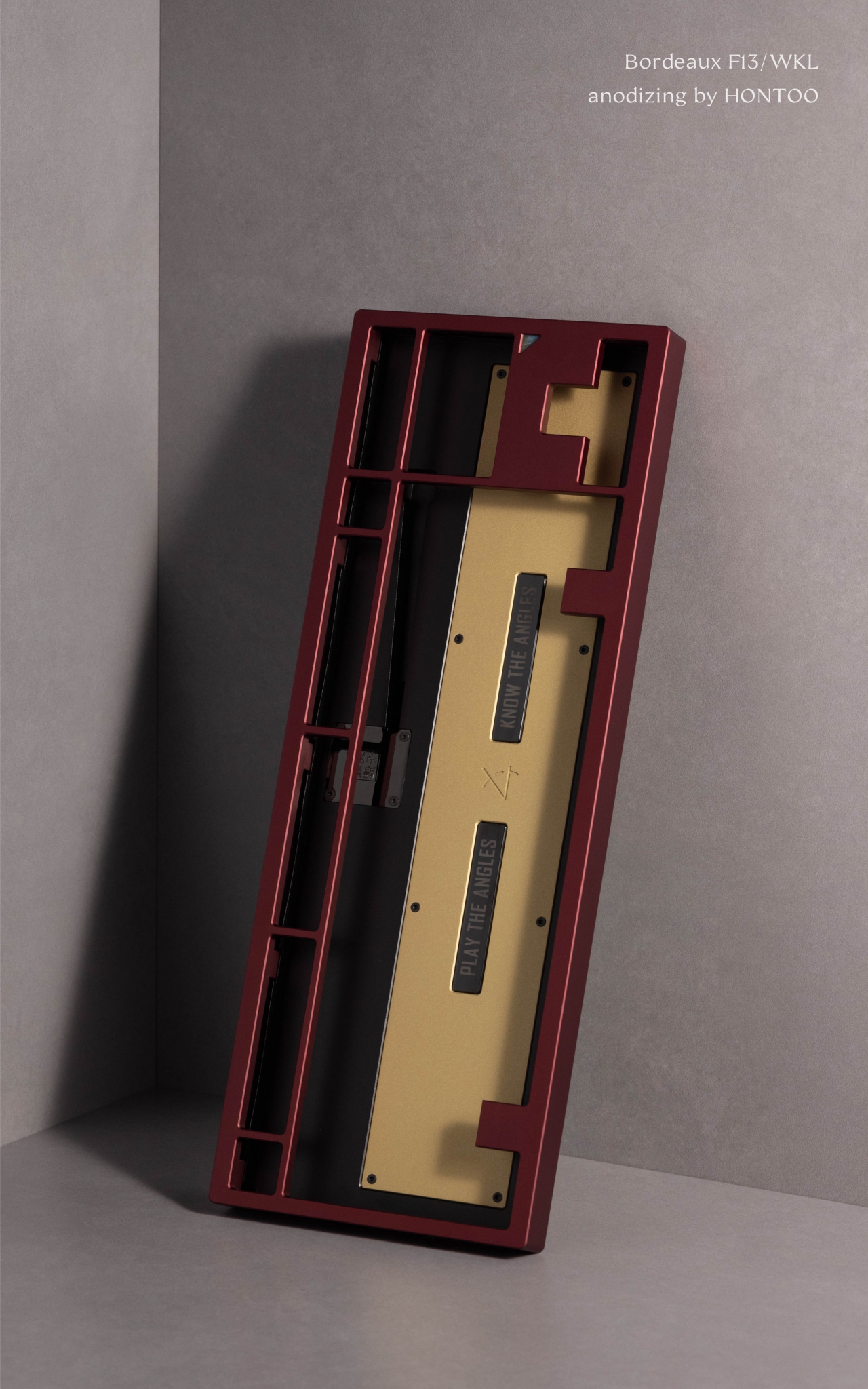

Bordeaux（陽極酒紅，下殼陽極黑）
F13/WKL
搭配噴砂黃銅配重

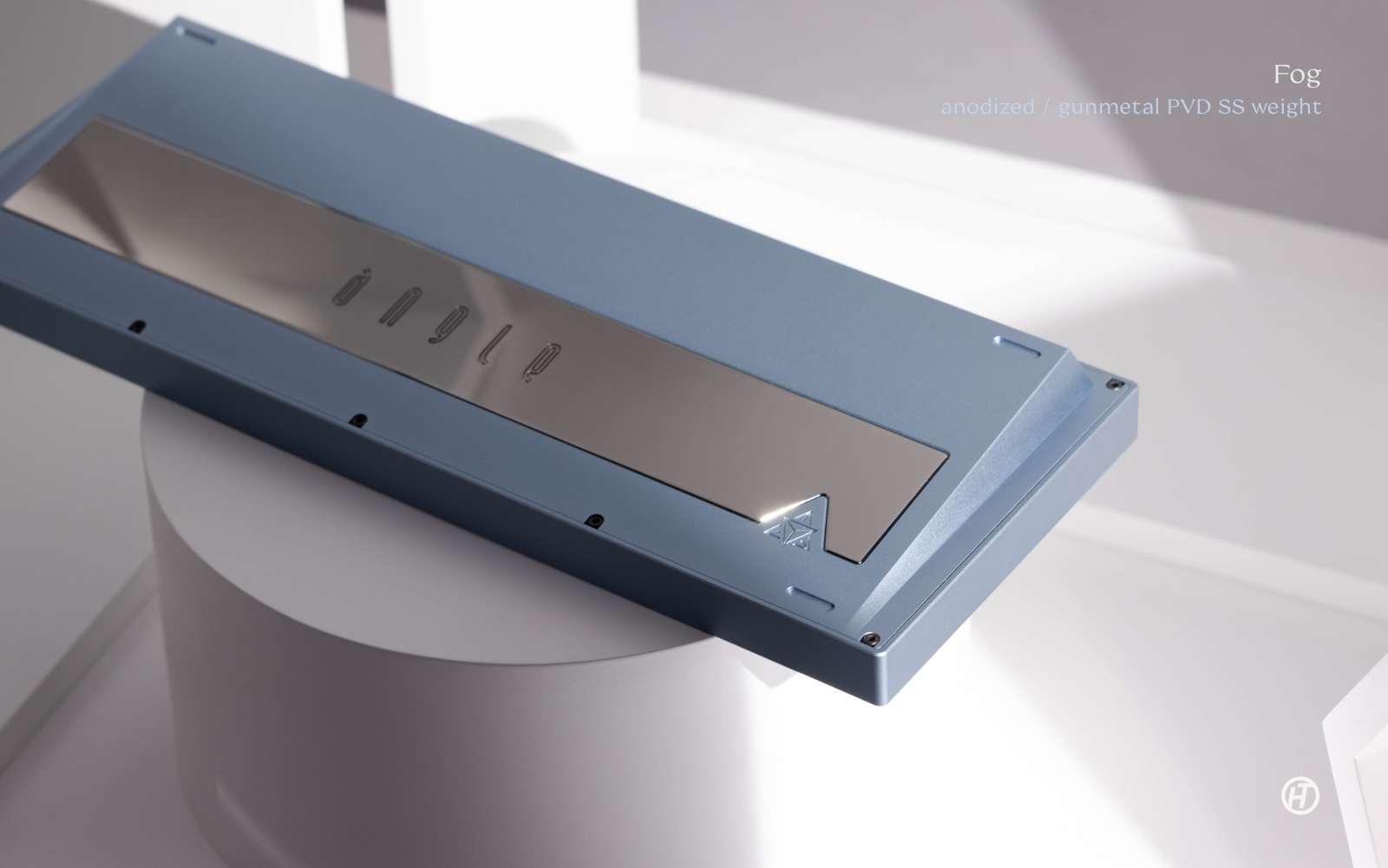

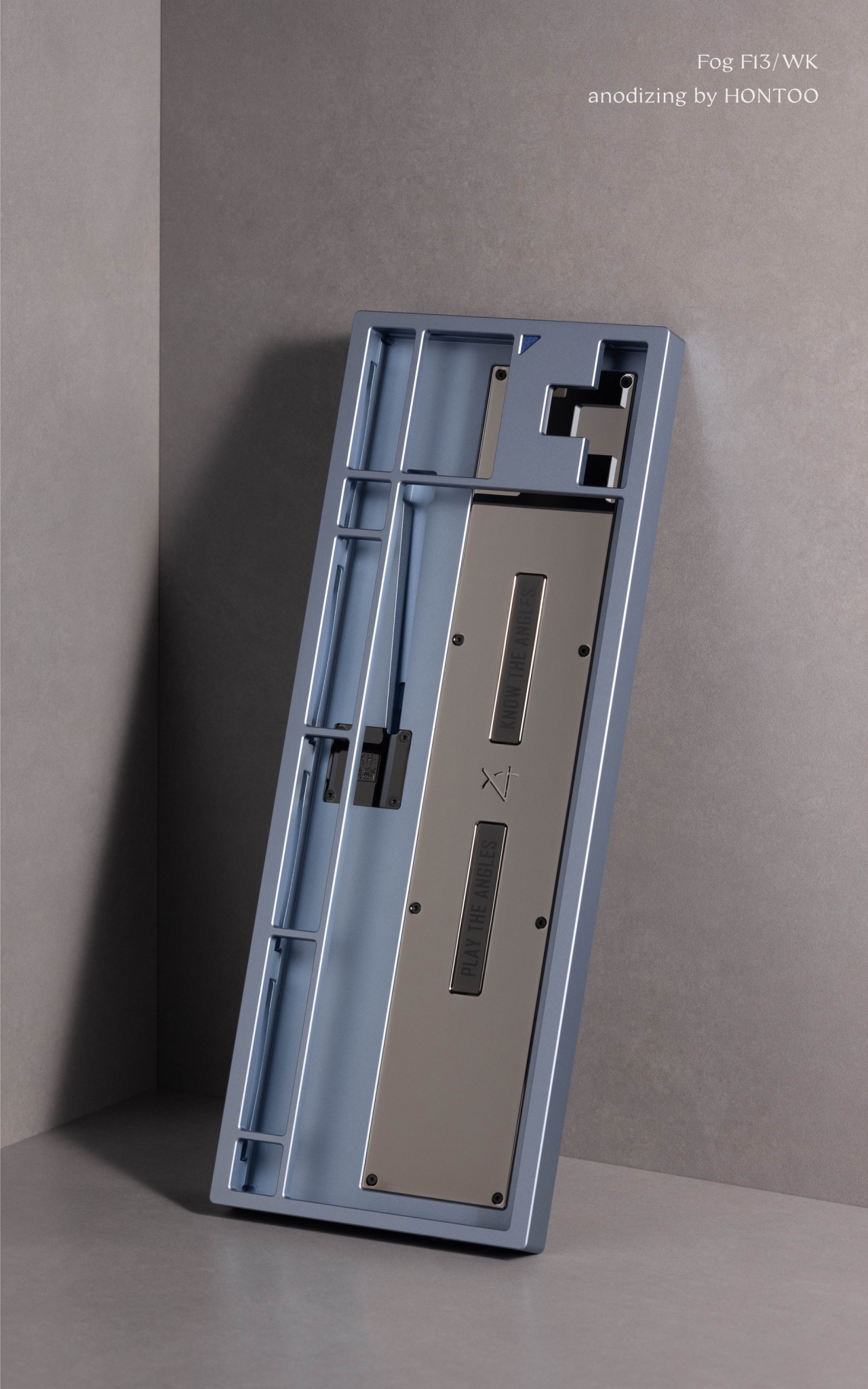

Fog（陽極灰藍）
F13/週
搭配槍灰色不銹鋼鏡面PVD配重

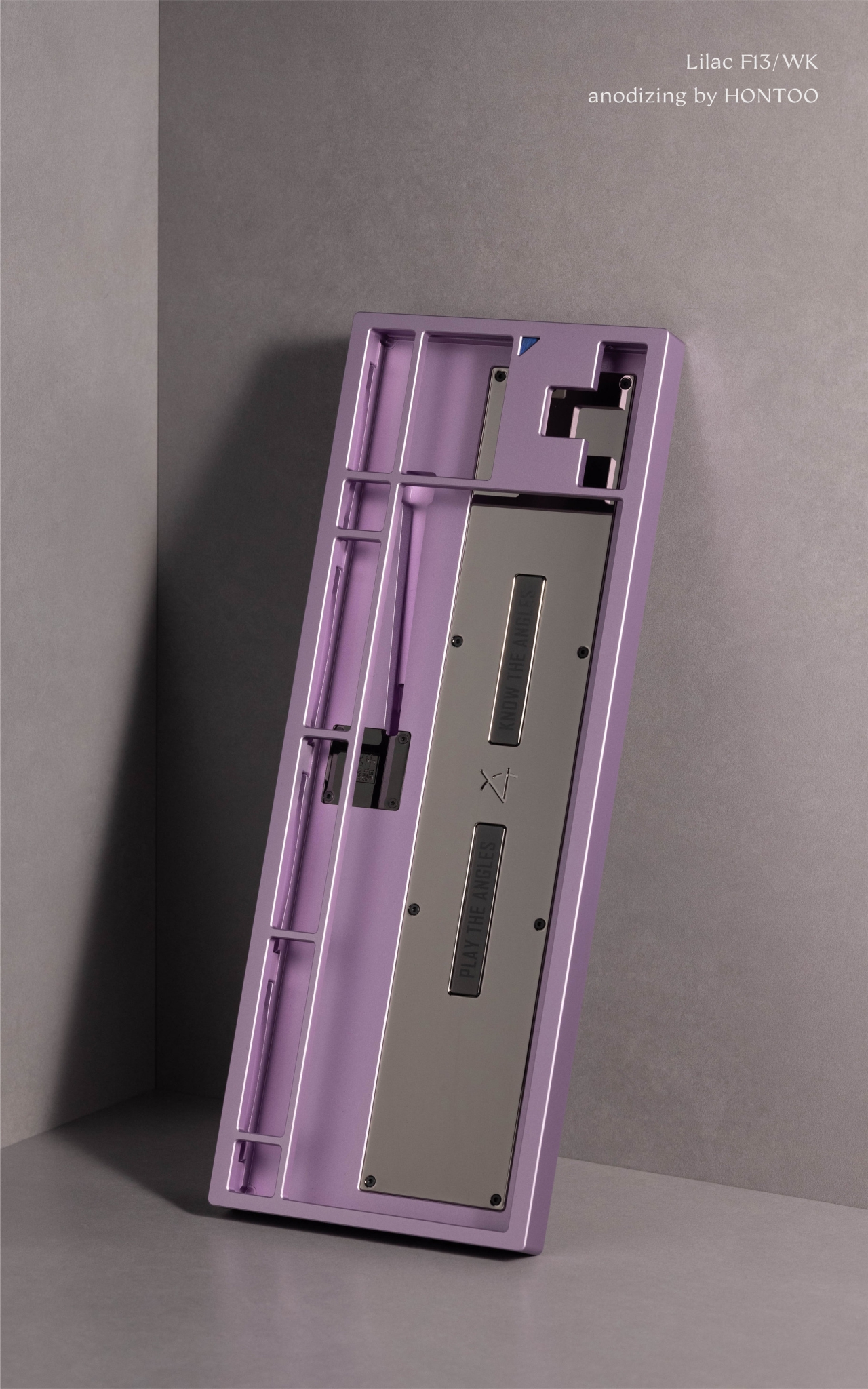

Lilac（陽極紫）
F13/週
搭配槍灰色不銹鋼鏡面PVD配重

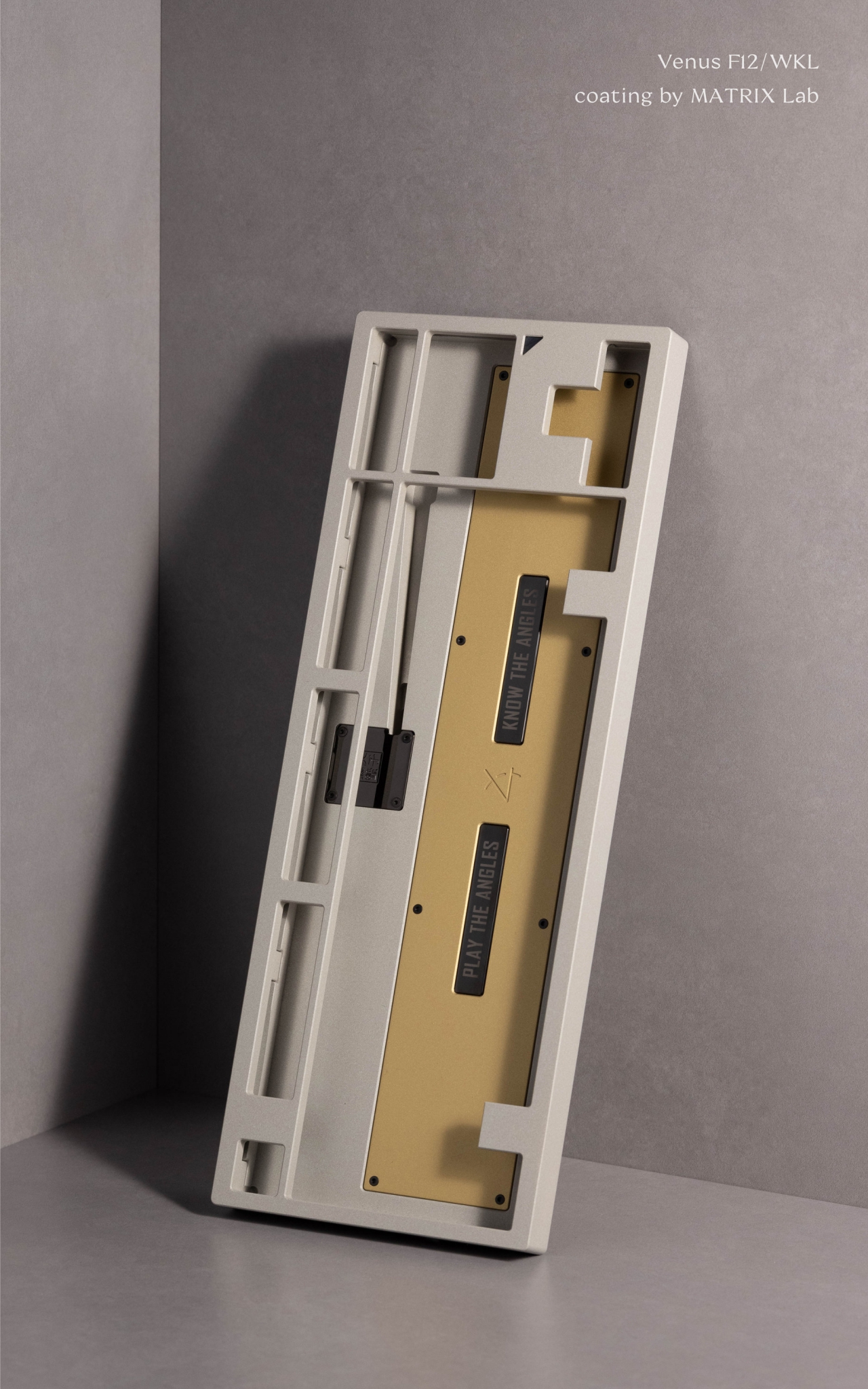

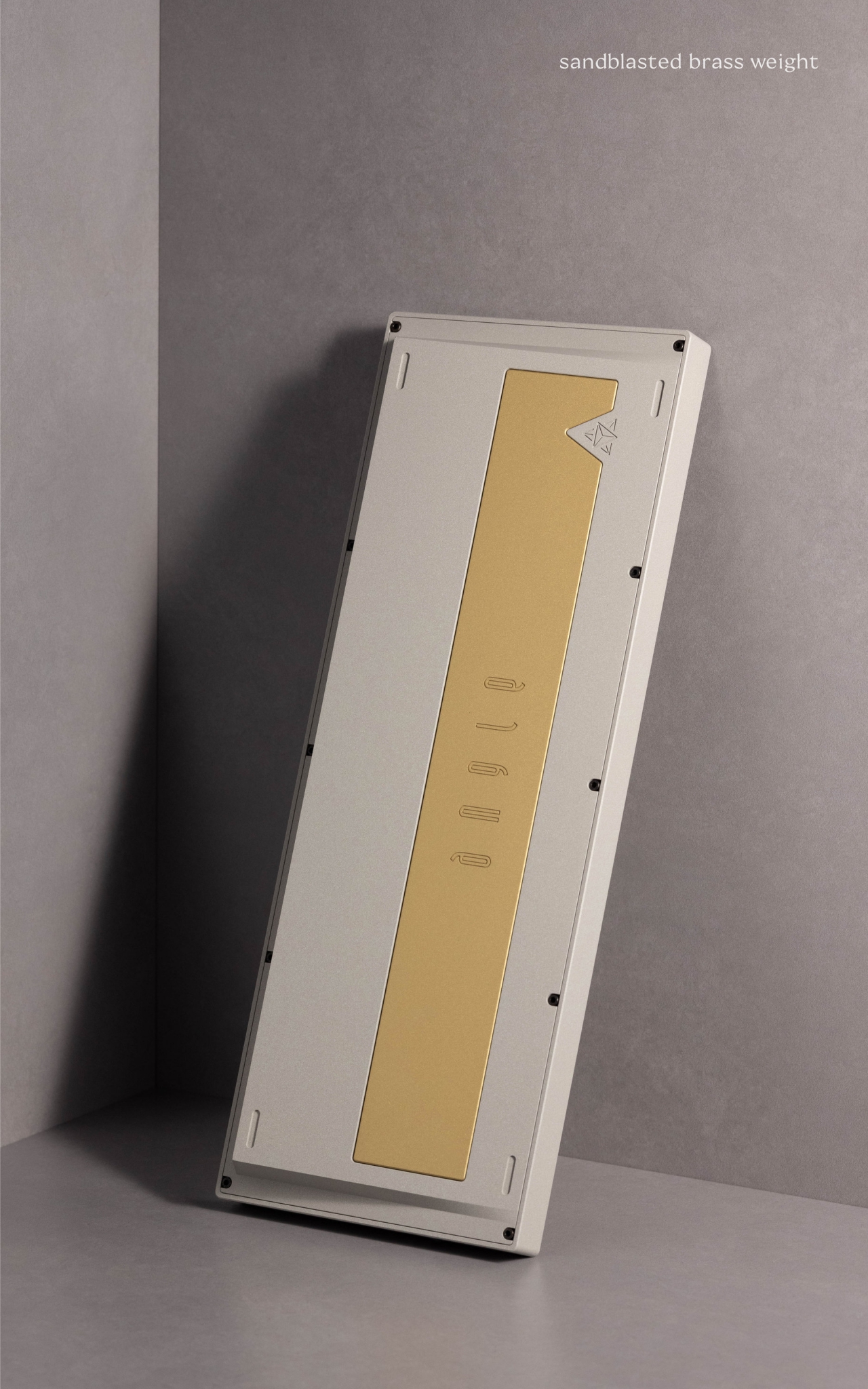

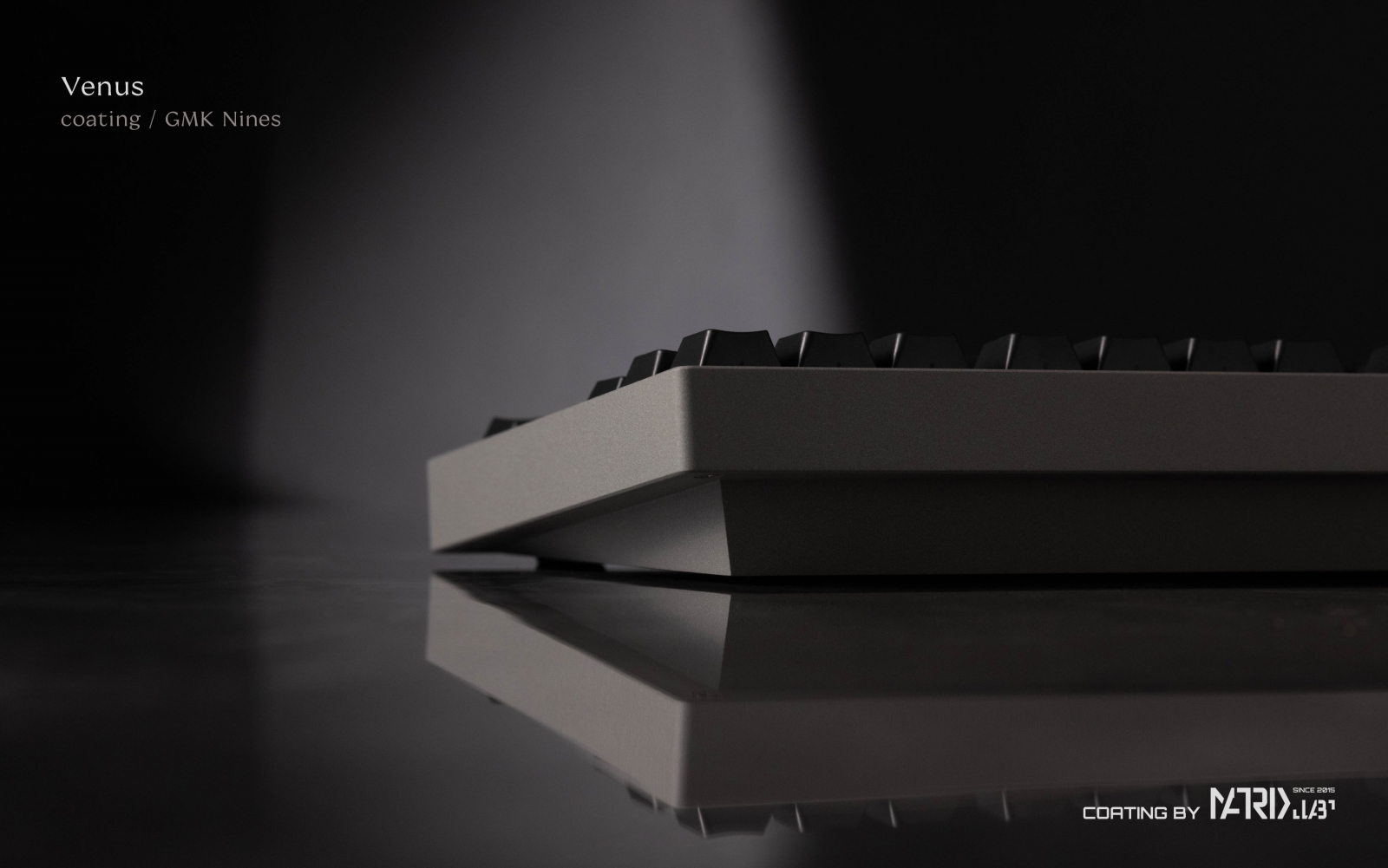

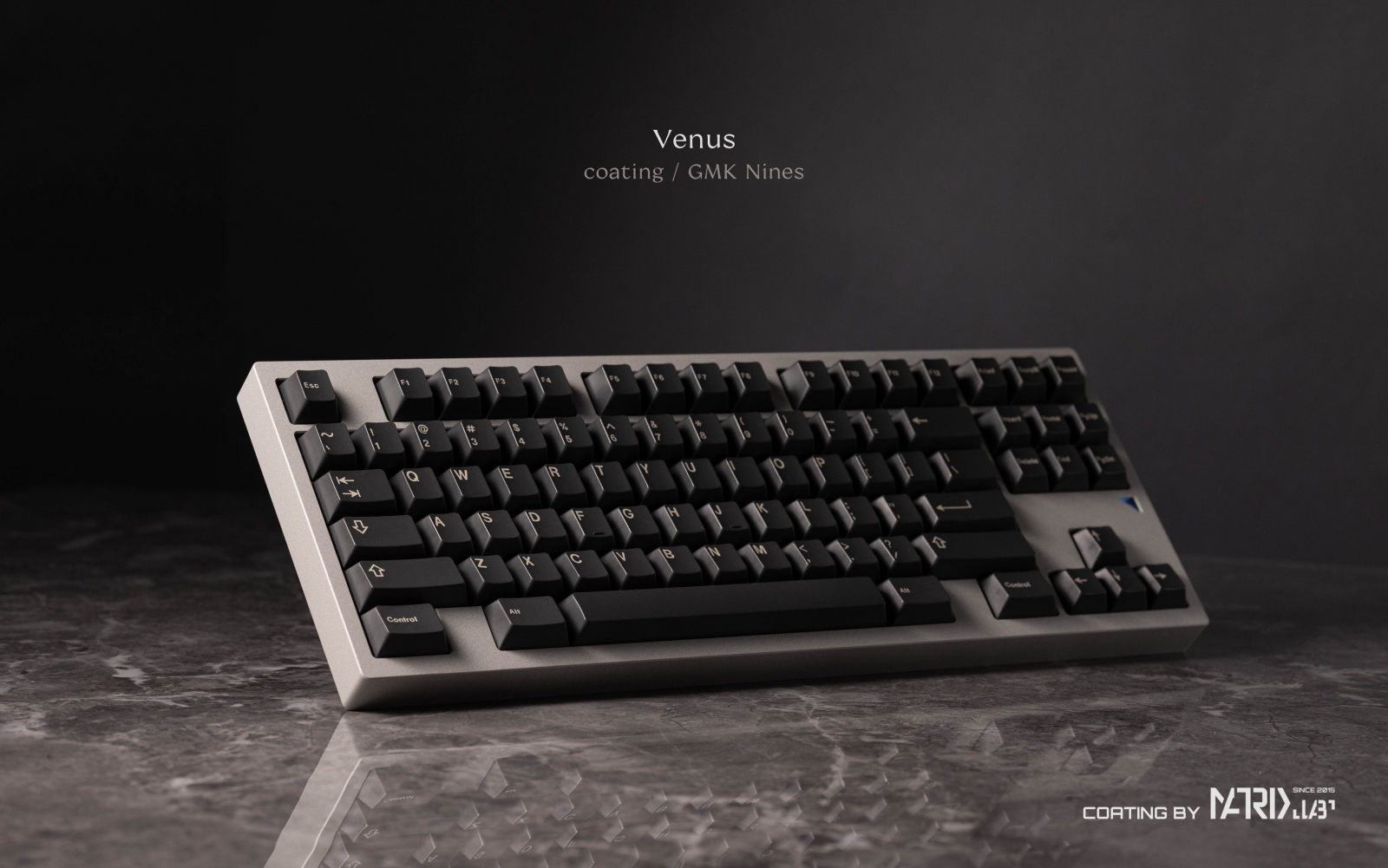

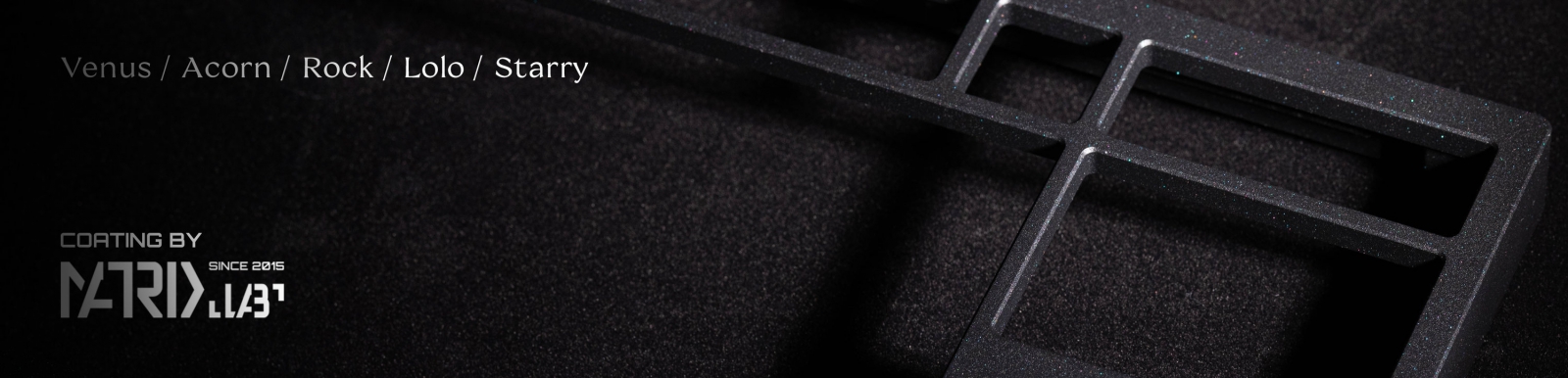

Venus（塗層芝麻灰）
F12/WKL
搭配黃銅噴砂配重

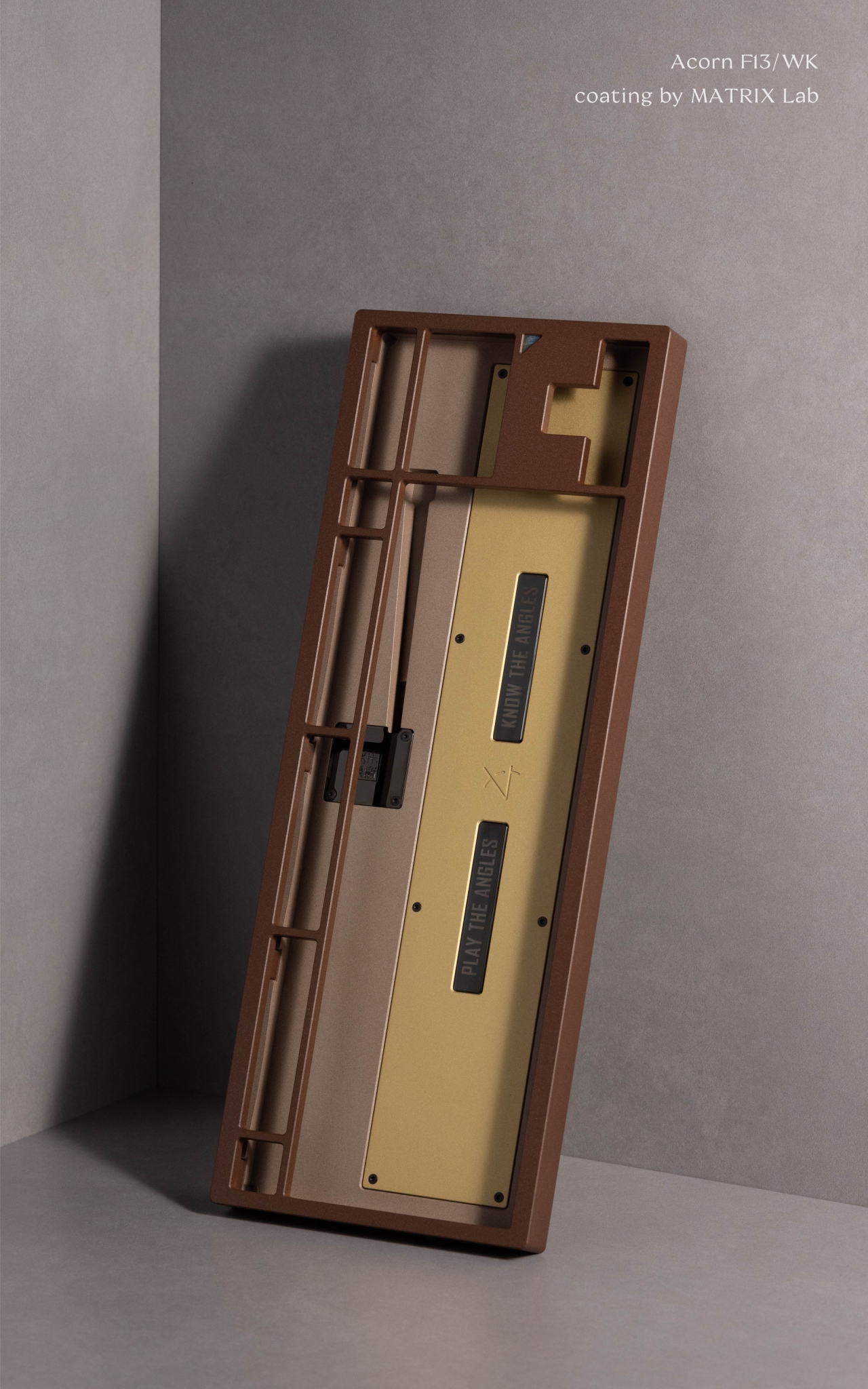

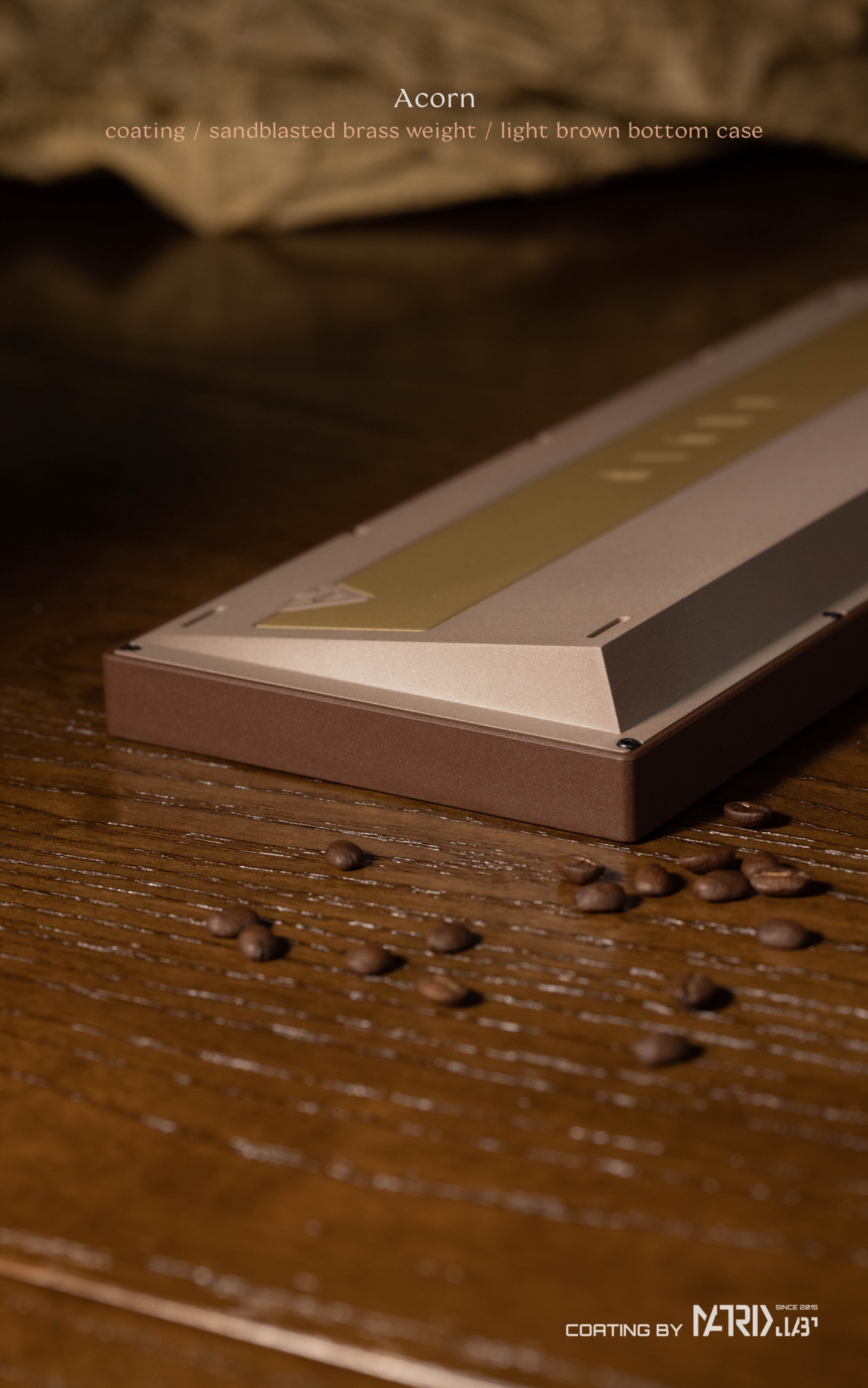

Acorn（塗層棕，下殼塗層淺棕）
F13/週
搭配噴砂黃銅配重






Rock（塗層冷灰）
F12/週
搭配噴砂黃銅配重

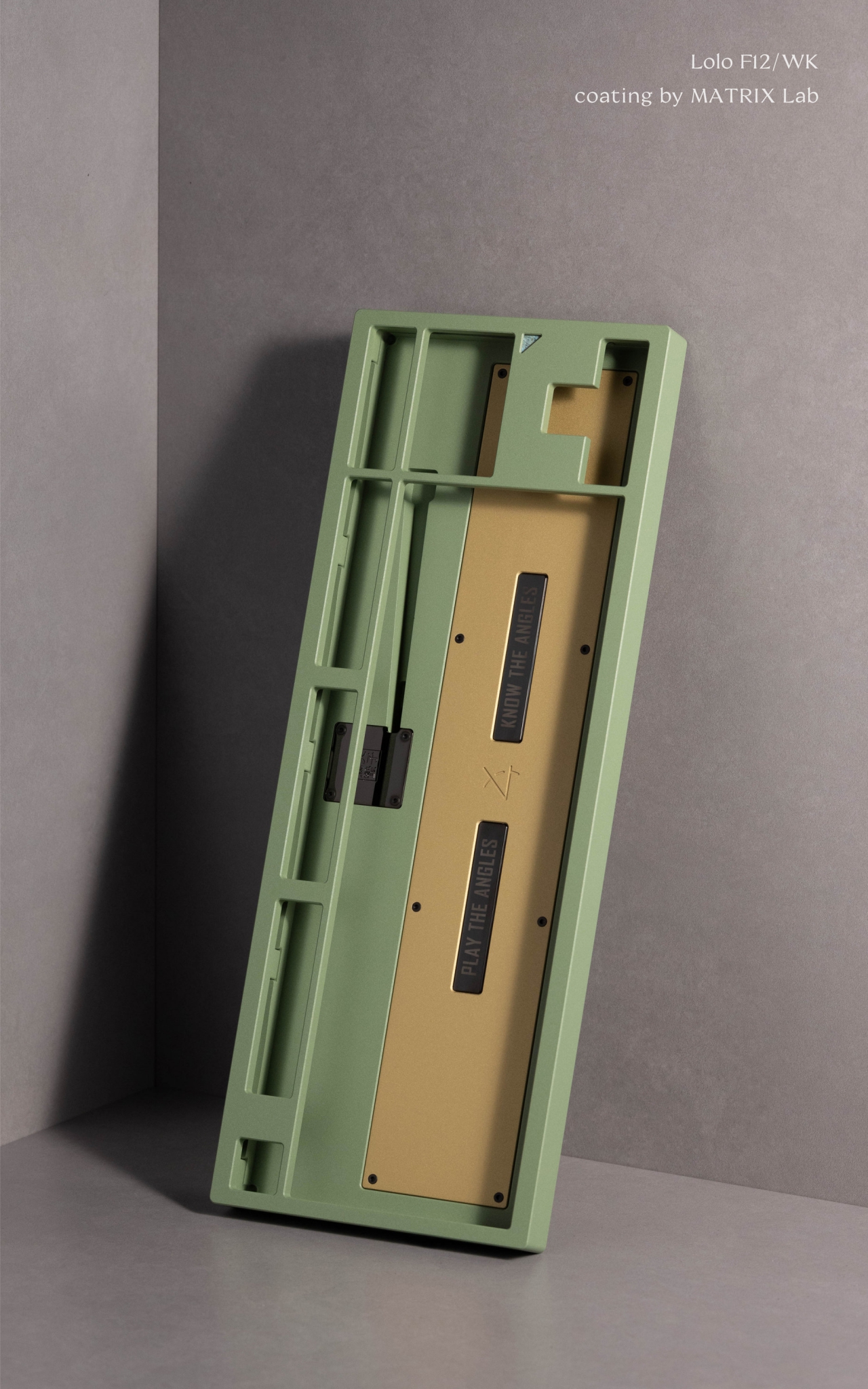

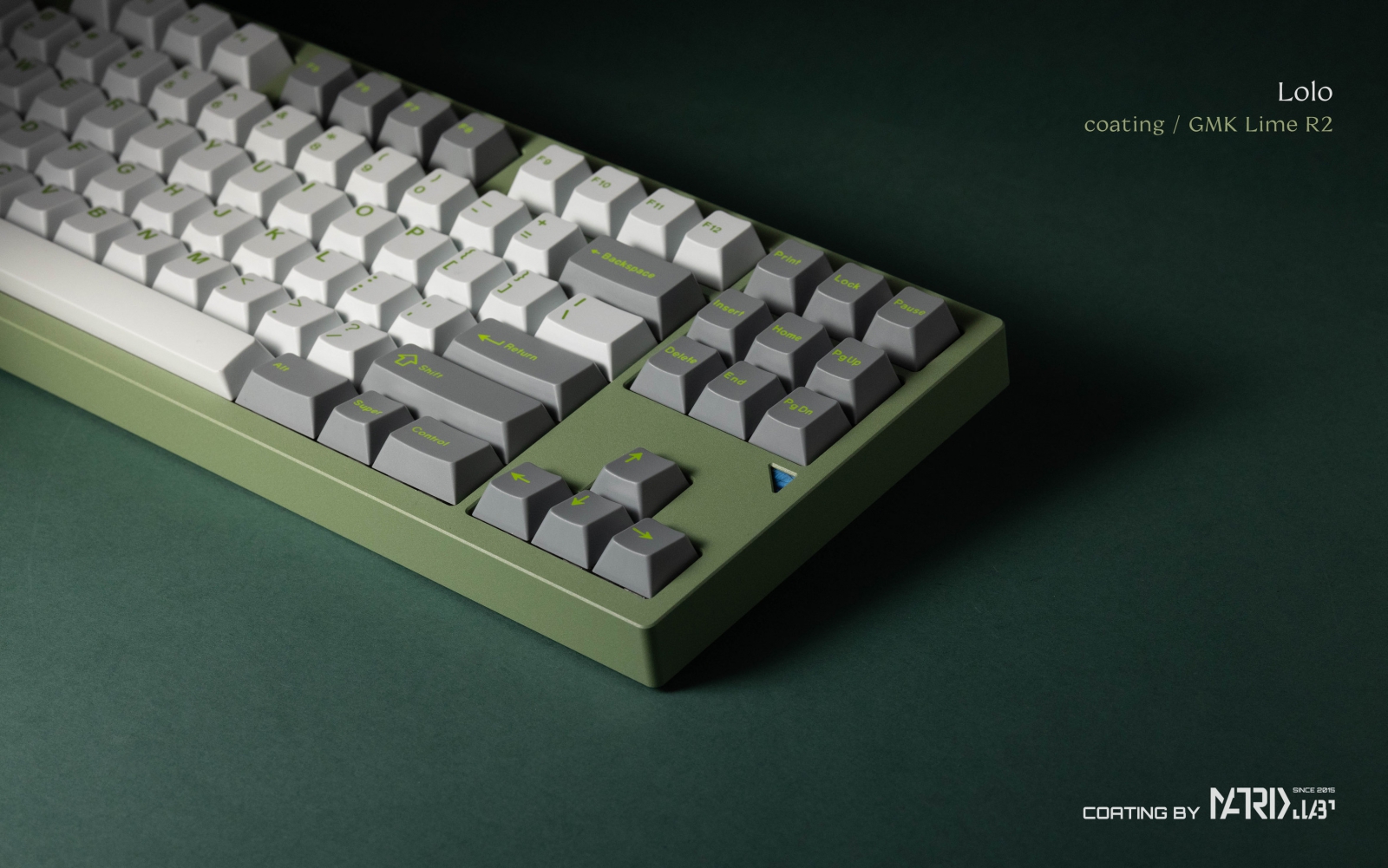

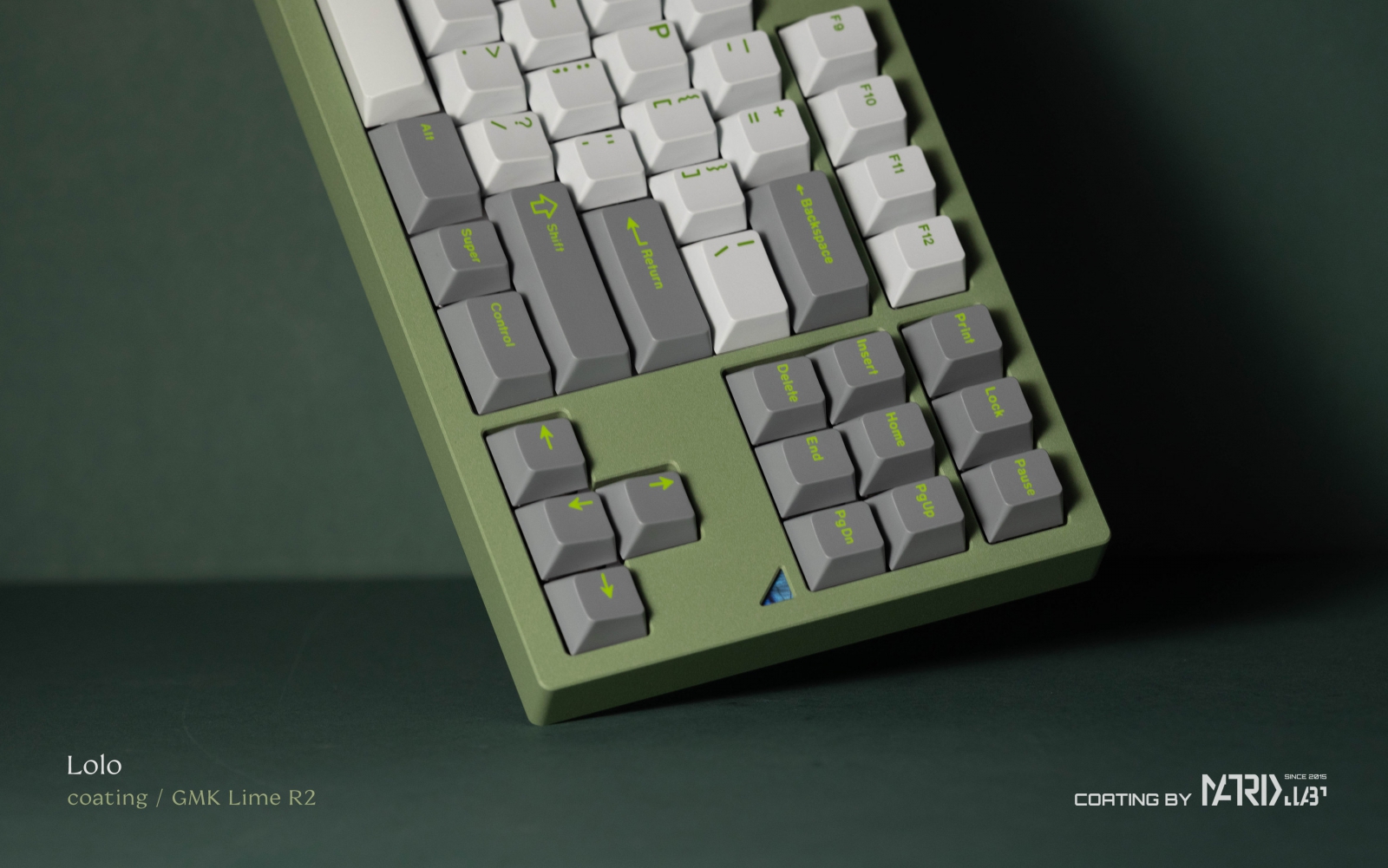

Lolo（塗層綠）
F12/週
搭配噴砂黃銅配重

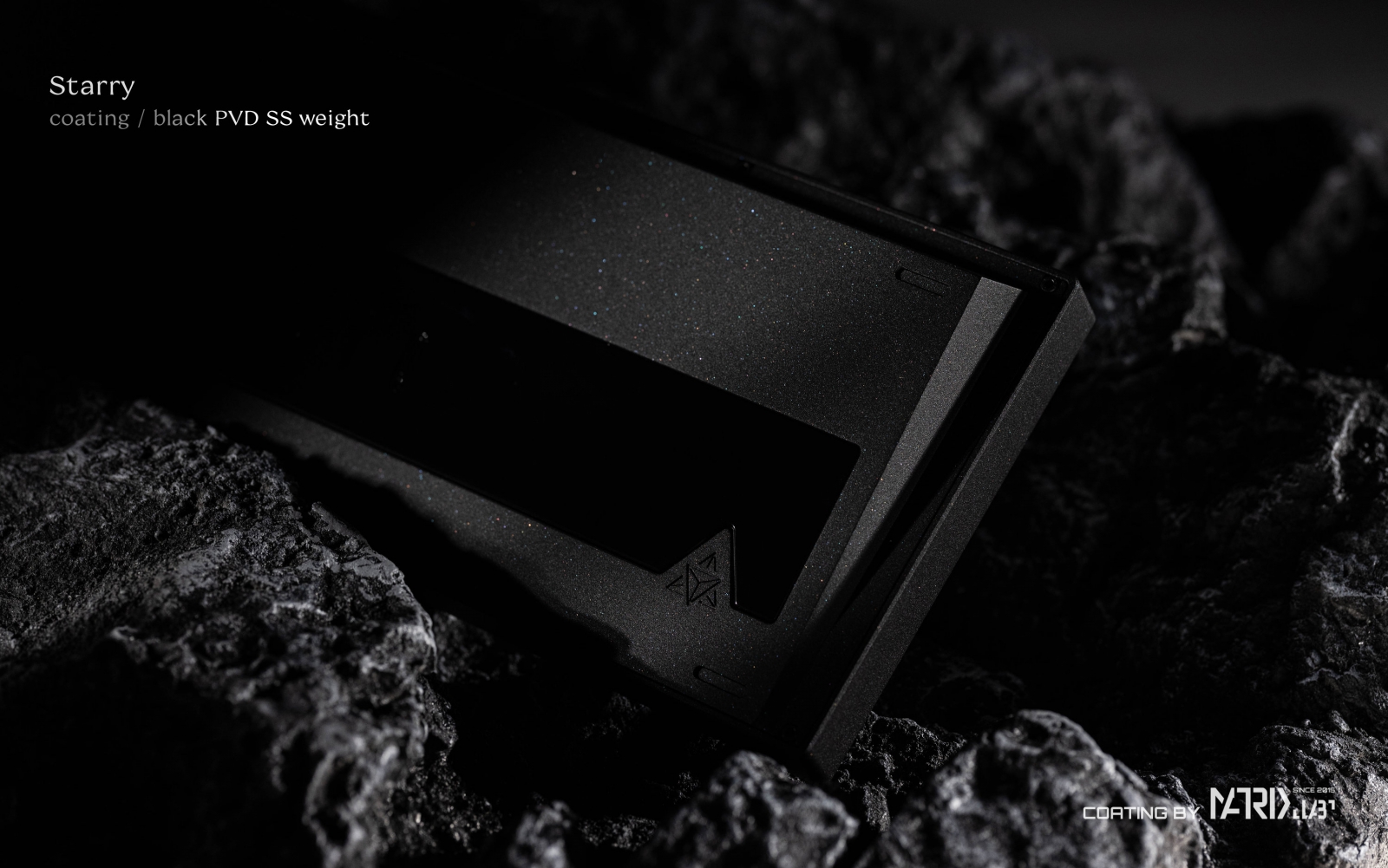

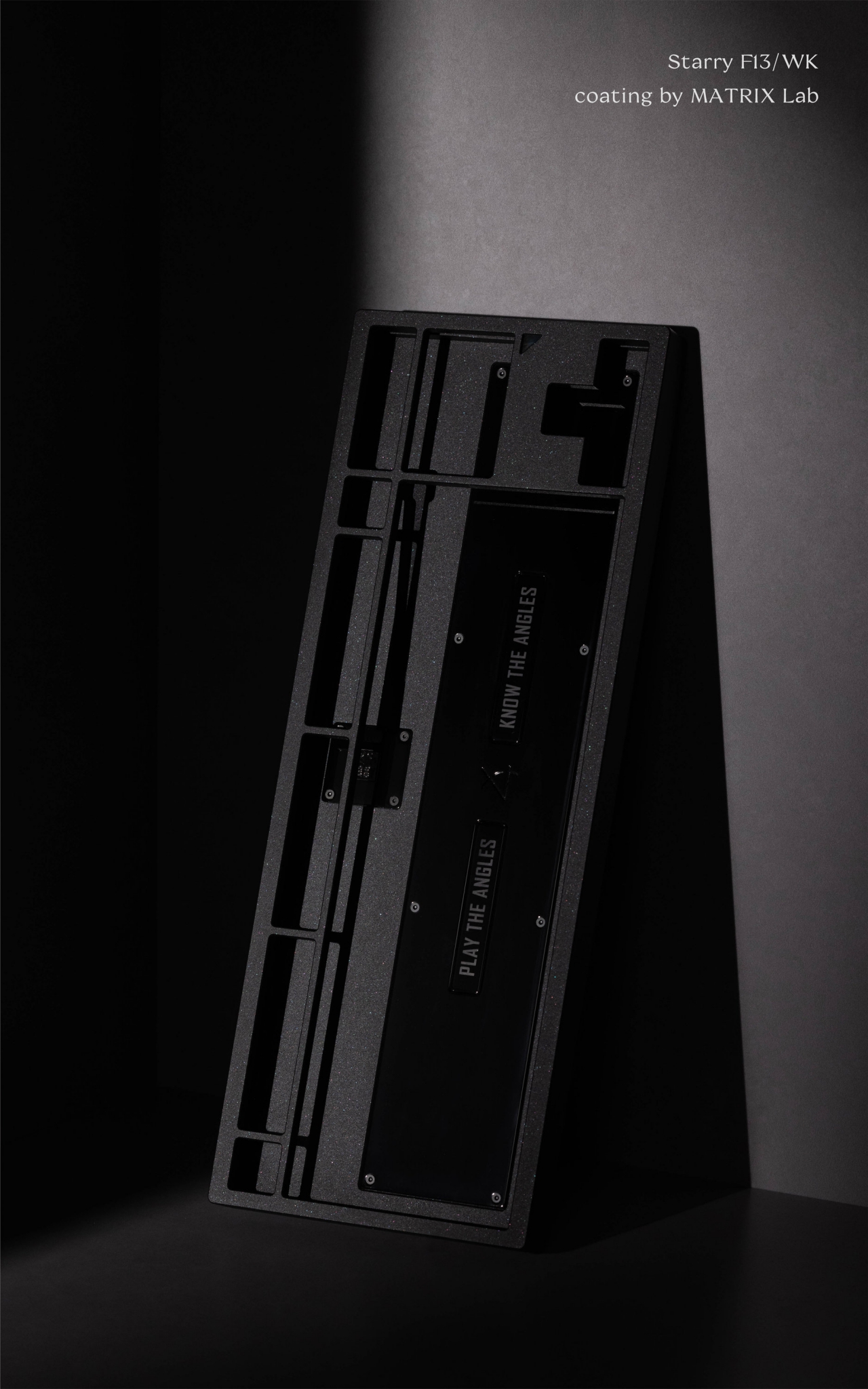

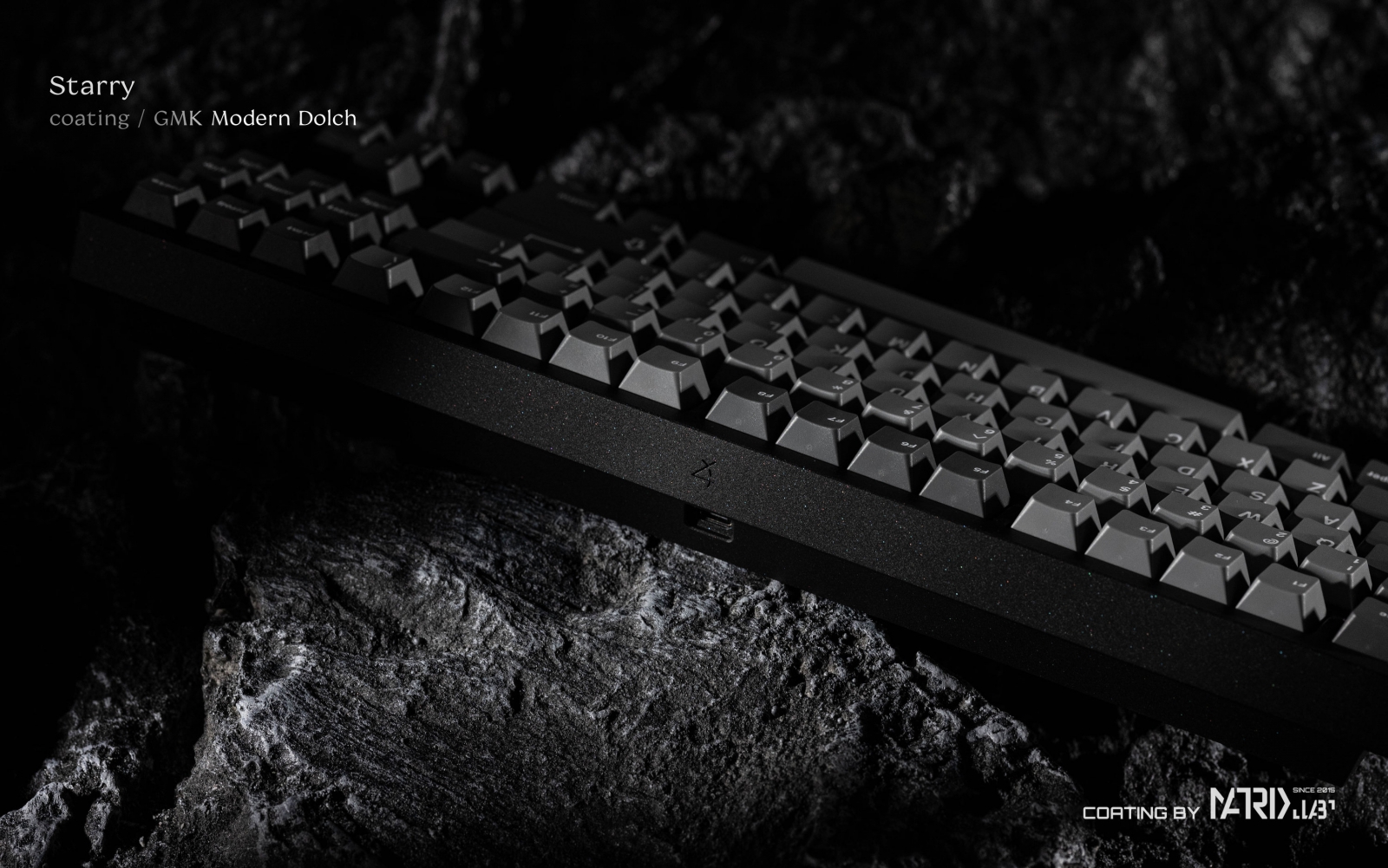

Starry（塗層閃黑）
F13/週
搭配黑色不銹鋼鏡面PVD配重




配置規格

鍵盤尺寸：
362mm x 137mm x 36mm；
材質及工藝：
殼體（鋁合金陽極氧化/鋁合金靜電噴塗）；
配重（鋁合金陽極氧化、黃銅噴砂噴油、不銹鋼PVD）；
線蓋板（黃銅PVD）、內部銘牌（不銹鋼PVD）；

配列：




80% TKL（F12/F13）
ANSI/Tsangan/WKL
不支持ISO

由於本次團購中的定位板分為F12和F13兩種，並且提供多種材質可選，所以很遺憾，本次團購依舊不提供ISO的支持（加入ISO的單獨配列選項會使得定位板類型過於繁多，後續如果玩家確實有這個需要，會考慮開小車）；

內膽固定方式：
Leaf spring

坡度及前高：
8°
20.5mm（包含腳墊露出部分：1.5mm）

標配及價格：
Crow（陽極黑）/Lunar（陽極銀）；

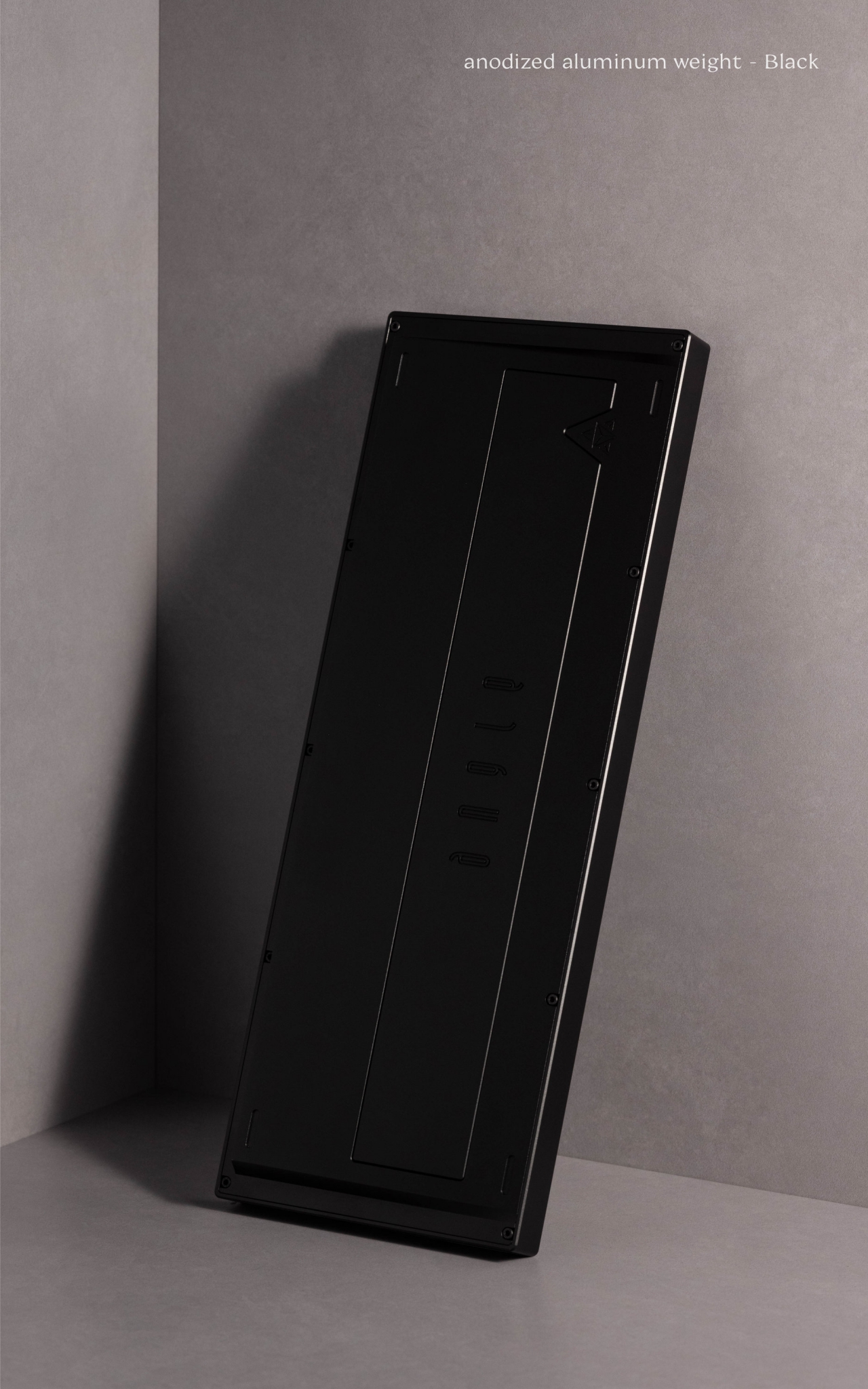

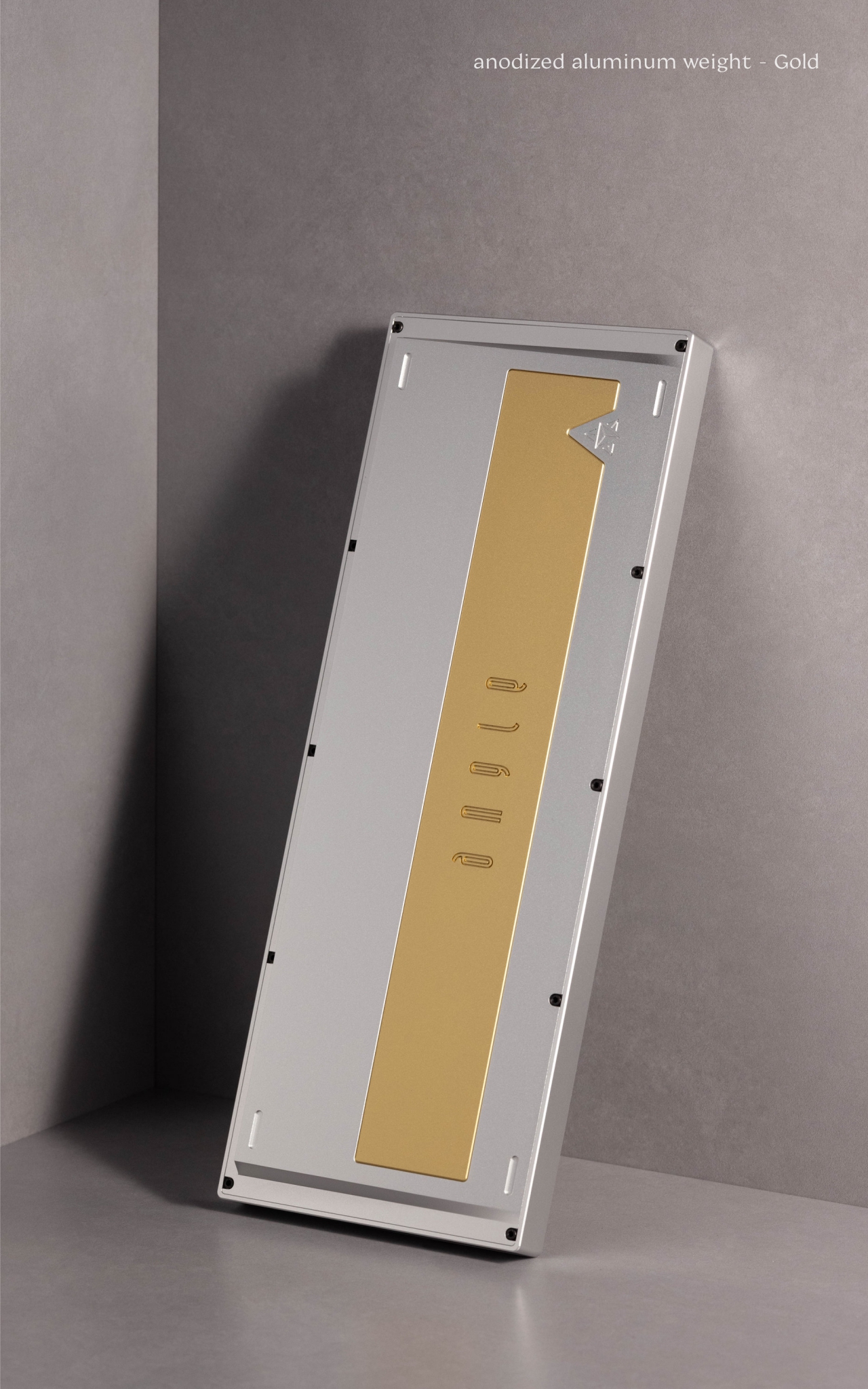

可選配陽極氧化鋁合金配重（黑色/金色）
可選配黃銅噴砂配重
可選配不銹鋼PVD配重（槍色/黑色）


Lilac（陽極紫）/Chainmail（陽極槍灰）/Fog（陽極灰藍）/Bordeaux（陽極紅，下殼陽極黑）；
可選配黃銅噴砂配重
可選配不銹鋼PVD配重（槍色/黑色）

Venus（塗層芝麻灰）/Acorn（塗層棕，下殼塗層淺棕）/Rock（塗層冷灰）/Lolo（塗層綠）/Starry（塗層閃黑）；
可選配黃銅噴砂配重
可選配不銹鋼PVD配重（槍色/黑色）

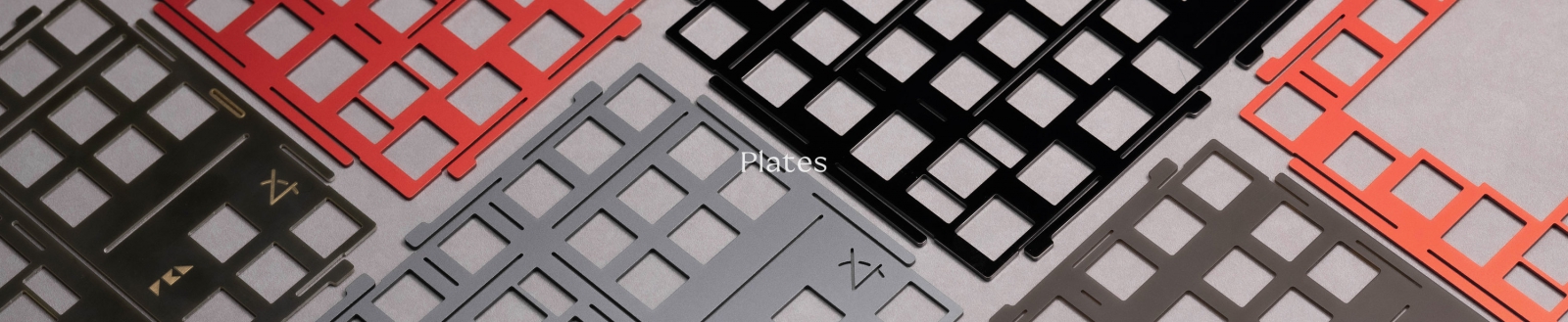

定位板選配及價格：
可選項（鋁、PC、鋁半鋼
額外選購項（鋁、半鋼鋁、PC、FR4、銅，附內膽夾心、襯墊泡棉）
鋁定位板（隨套件選擇的）顏色根據殼體配色對應搭配

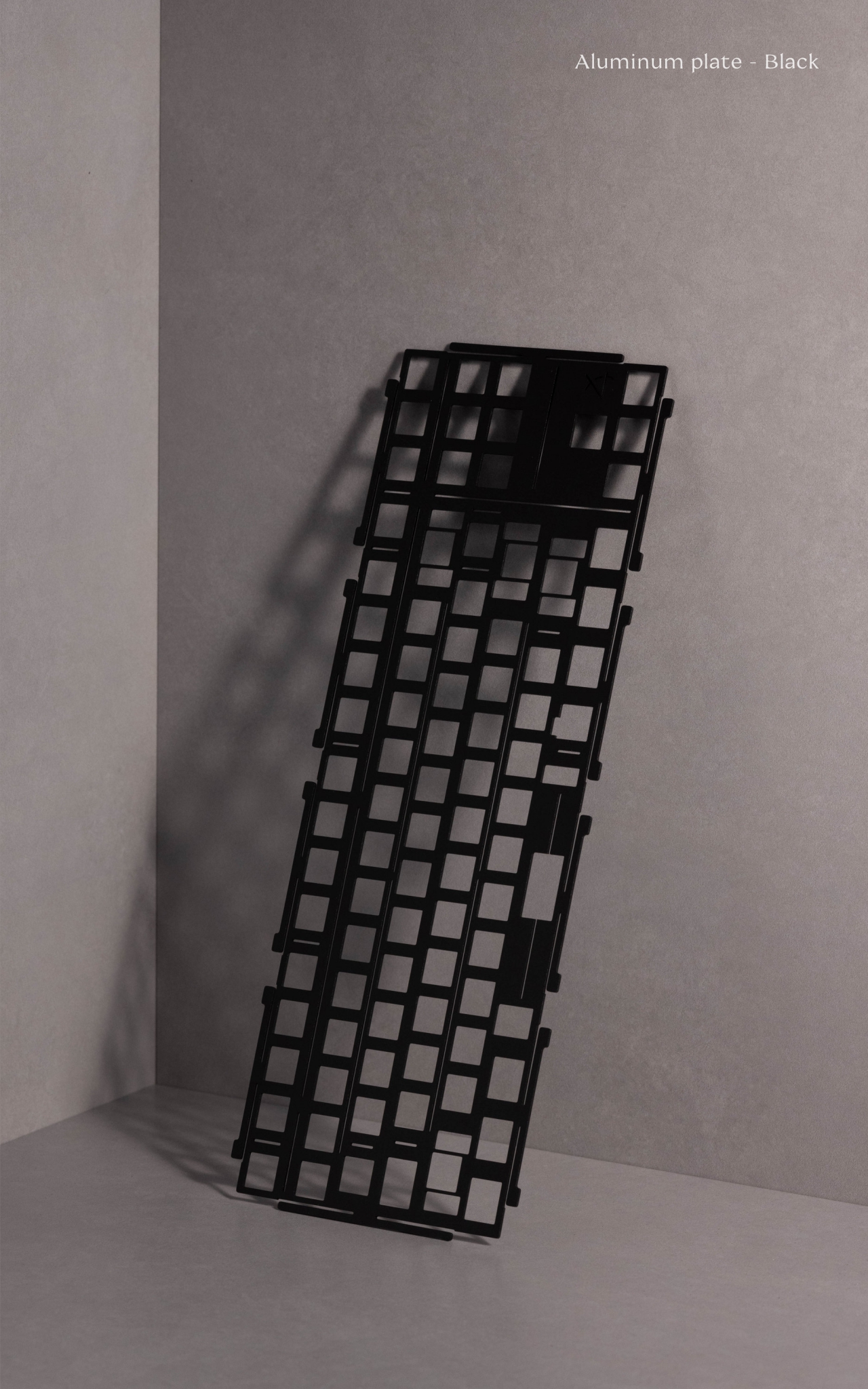

黑色鋁定位板



深灰色鋁定位板

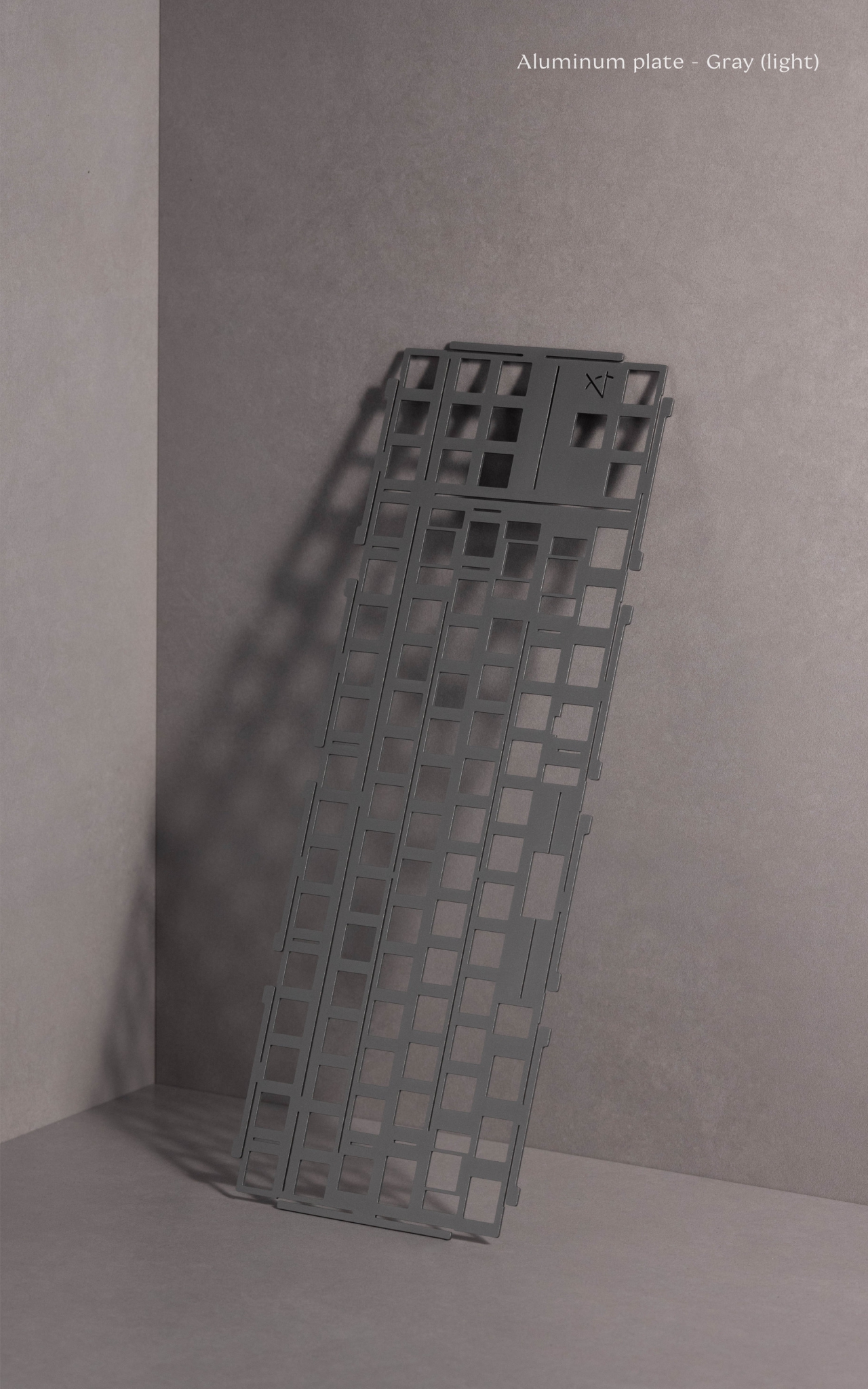

淺灰色鋁定位板

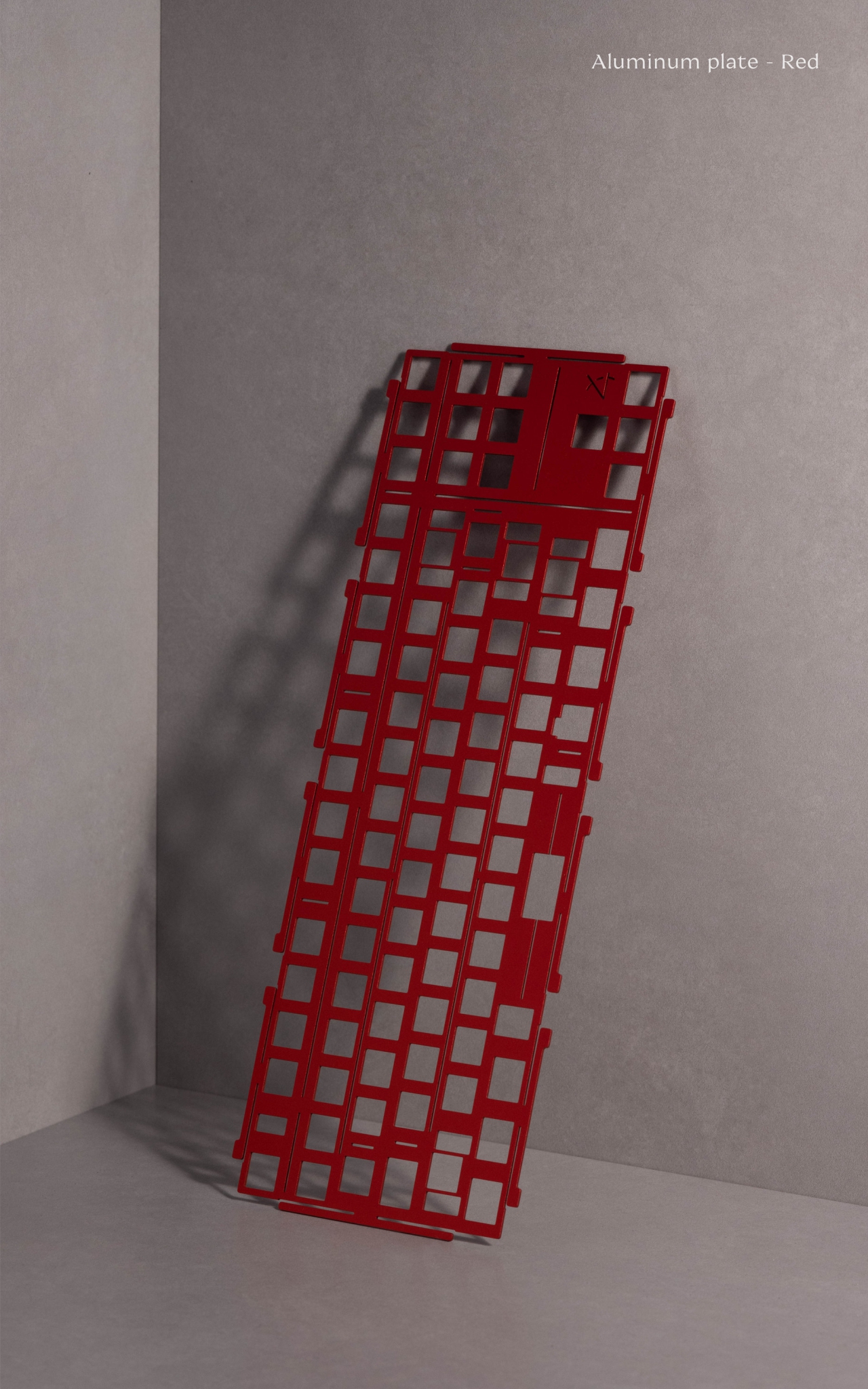

紅色鋁定位板

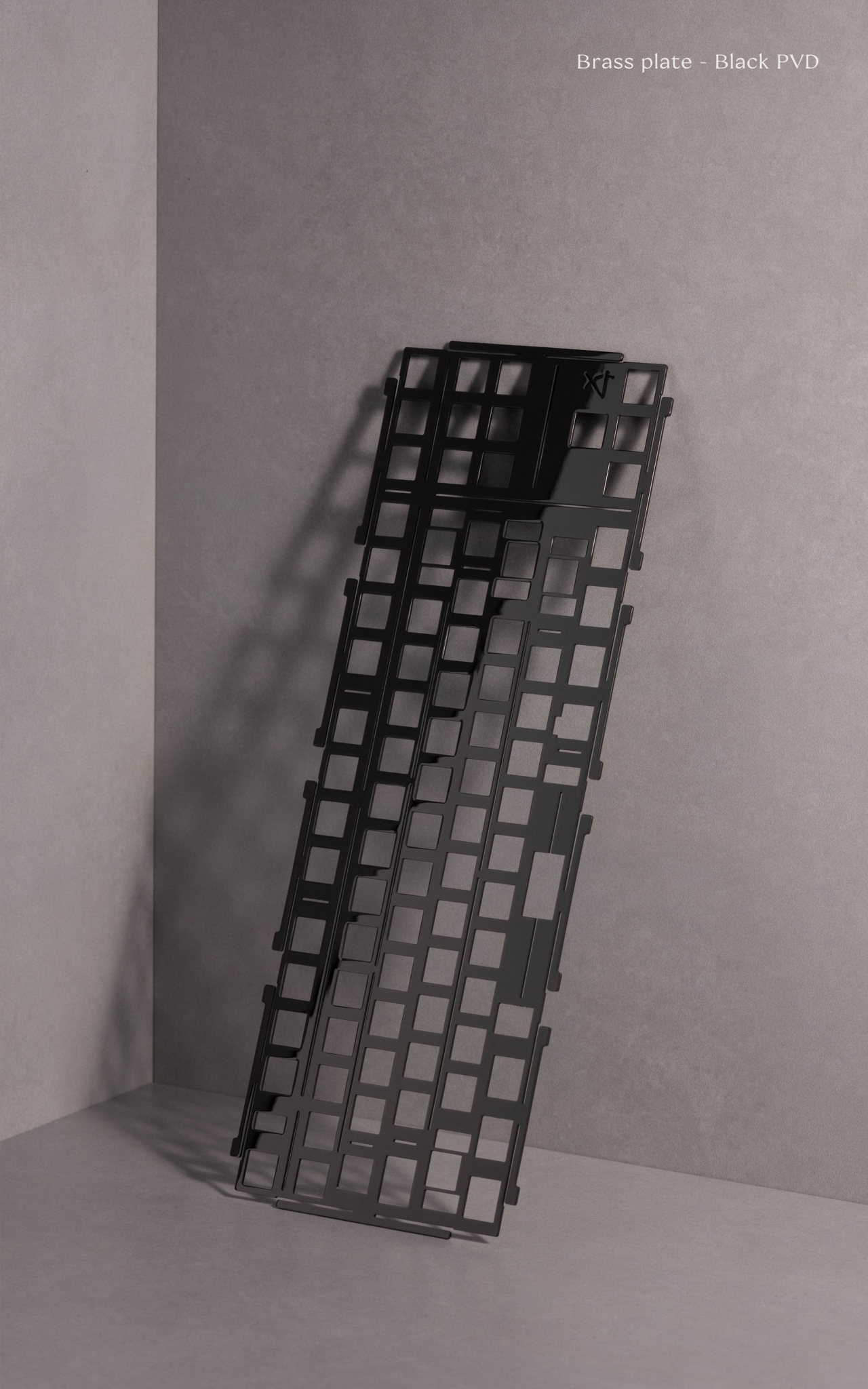

黑色鏡面PVD銅定位板



FR4定位板

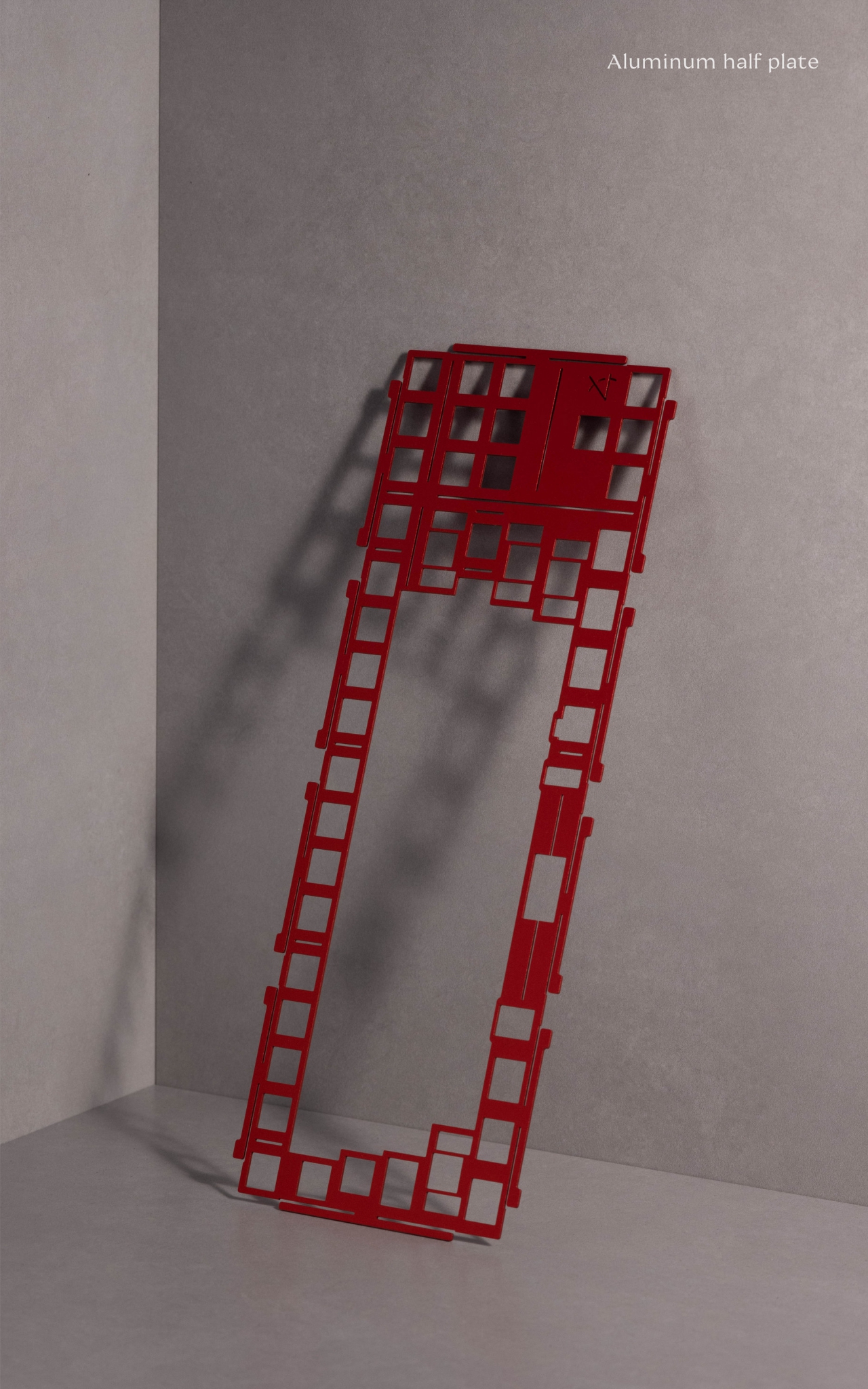

紅色半鋼鋁定位板


茶色半透PC定位板



配置清單：
上殼（鋁合金）x1
下殼（鋁合金）x1
定位板（根據選配決定）x1
配重（根據選配決定）x1
裝飾塊（月長石）x1
裝飾塊蓋板（鋁合金）x1
副配重（不銹鋼）x2
USB蓋板（黃銅PVD）x1
連接線x1、接線子板x1

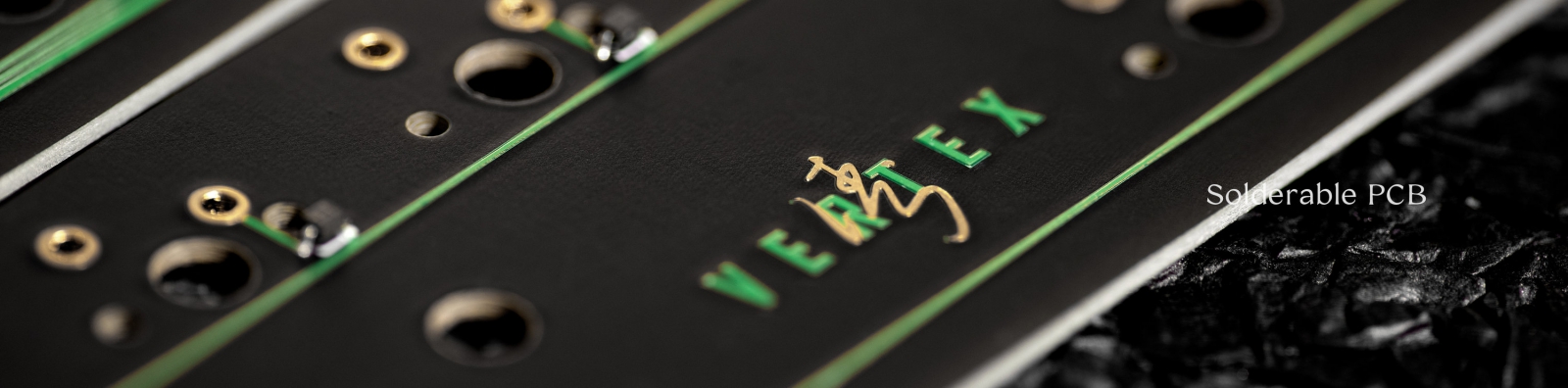

PCB（1.2mm焊接PCB）x1
內膽夾心（泡棉）x1
CR軸下墊x1
內膽限位矽膠柱x6
防短路墊片（0.2mm）x1
衛星軸穩定墊片（0.4mm）x12
編號卡x1
定位板襯墊x4（片）
腳墊x6
內六角扳手x2
M2.5x8螺絲x14
M2x3.5螺絲x16

其他：



額外PCB（附衛星軸墊片、軸下墊）；

本次團購僅提供焊接版PCB；

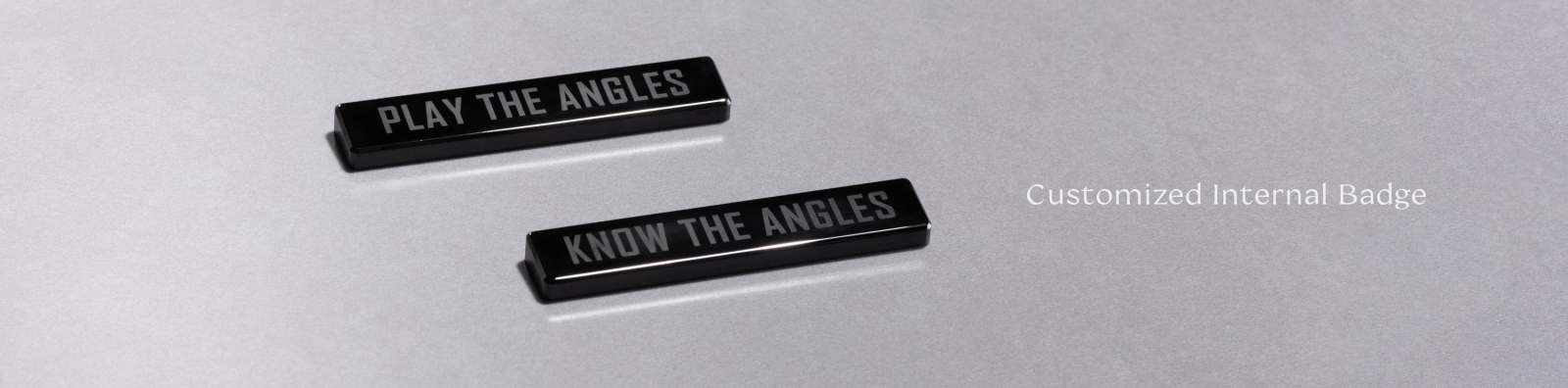

內部銘牌選配定制
內部銘牌額外定制

銘牌共有兩個部分，玩家可定制銘牌內容，限英文字母或數字組合，默認字體（Agency FB-Bold）；
單塊銘牌最多不能超過15個字母或者數字或者字母數字搭配（空格按一個字母計算）；
當然你甚至可以要求該部分是空白的。


---
