QK100組裝說明
若需打開內配重及確認電池排線如何安裝請參考下圖
安裝衛星軸、軸下墊(可選)
將衛星軸對準PCB上開孔，並於背面鎖上螺絲固定(可依個人需求進行潤滑)
衛星軸安裝完成示意
安裝夾心棉(可選)及定位版
安裝時請注意對齊孔位
定位版安裝(可於定位版上安裝幾顆軸體做為固定用)
安裝軸體
安裝腳墊，將上蓋及底殼分開
將固定螺絲鬆開
Gasket及Top Mount 安裝方式(可自行選擇)
安裝方式差異
套筒安裝完成後請對齊底殼的預留凹槽
Top Mount 安裝方式
將螢幕模組排線穿過預留空間後，將上蓋及PCB利用螺絲進行固定
將螢幕模組放置於開孔位置並連接螢幕排線
連接子板排線，將上蓋及底殼透過螺絲固定即完成組裝
如果您已嘗試了以下的配對方式但依然無法配對時，您可以參考以下步驟：
1. 確認您有正確的長按正確的配對按鍵，QK100的配對按鍵為Fn + 1/2/3/4
2. 連接鍵盤時嘗試使用另一個Usb孔，建議使用後面板的孔位，避免使用前面板或USB Hub進行連接
3. 配對前，請先移除其餘的USB裝置直到配對完成
藍牙配對方法
1. 短按Fn + Tab 直到數字鍵1的 LED開始閃爍(此時已切換到藍芽模式)
2. 長按Fn+ Q/W/E，當1/2/3 的LED快速閃爍時即為配對模式
3. 此時應該可以在您的裝置上搜尋到此鍵盤
2.4Ghz 配對方法
快捷鍵說明
檢查套件內配件是否正確
1. 上蓋 & 底殼
包含預組的外部配重及內配重
(無線版本)兩塊2200mAh電池
(有線版本)電池倉填充
2. 螢幕框、螢幕及螢幕排線
3. PCB (無線版本包含2.4Ghz接收器)
4. 軸下墊及夾心棉
5. 定位版
6. 底棉
7. 預裝子板及排線
8. Gasket套筒
9. 腳墊
10. 工具包
11. 贈品(衛星軸、鍵盤包、拔軸器、拔鍵器、螺絲起子、USB-C線材)
1. 上蓋 & 底殼
包含預組的外部配重及內配重
(無線版本)兩塊2200mAh電池
(有線版本)電池倉填充
2. 螢幕框、螢幕及螢幕排線
3. PCB (無線版本包含2.4Ghz接收器)
4. 軸下墊及夾心棉
5. 定位版
6. 底棉
7. 預裝子板及排線
8. Gasket套筒
9. 腳墊
10. 工具包
11. 贈品(衛星軸、鍵盤包、拔軸器、拔鍵器、螺絲起子、USB-C線材)
將PCB用排線連接至PCB子板後接入電腦，並用鑷子測試PCB每個鍵是否正常運作
無線版請開啟開關並確認預裝的電池是否正常，若有問題需打開內配重確認電池排線是否安裝正常
若需打開內配重及確認電池排線如何安裝請參考下圖
安裝衛星軸、軸下墊(可選)
將衛星軸對準PCB上開孔，並於背面鎖上螺絲固定(可依個人需求進行潤滑)
衛星軸安裝完成示意
安裝夾心棉(可選)及定位版
安裝時請注意對齊孔位
定位版安裝(可於定位版上安裝幾顆軸體做為固定用)
安裝軸體
安裝腳墊，將上蓋及底殼分開
將固定螺絲鬆開
Gasket及Top Mount 安裝方式(可自行選擇)
Gasket安裝方式
安裝方式差異
套筒安裝完成後請對齊底殼的預留凹槽
Top Mount 安裝方式
將螢幕模組排線穿過預留空間後，將上蓋及PCB利用螺絲進行固定
將螢幕模組放置於開孔位置並連接螢幕排線

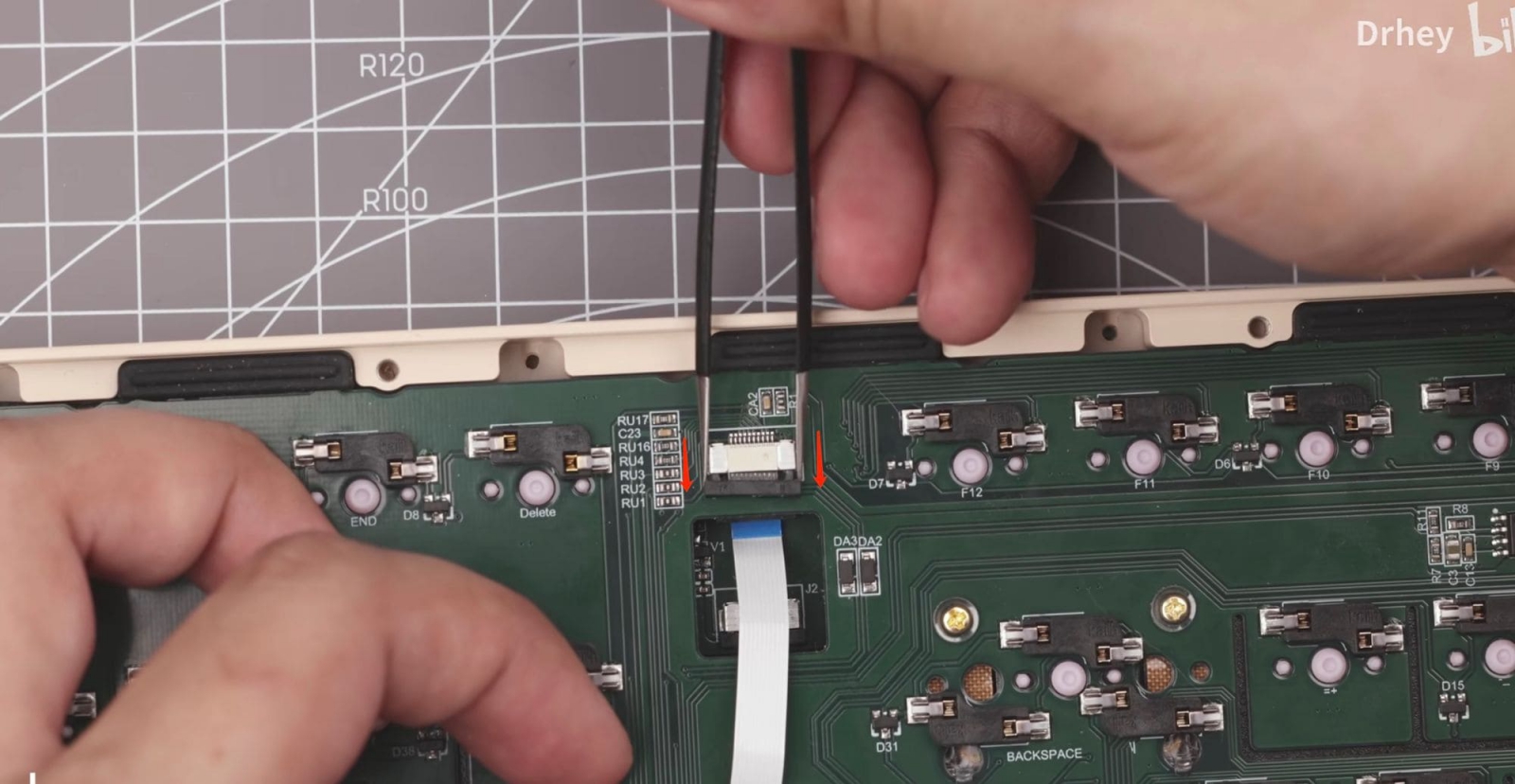

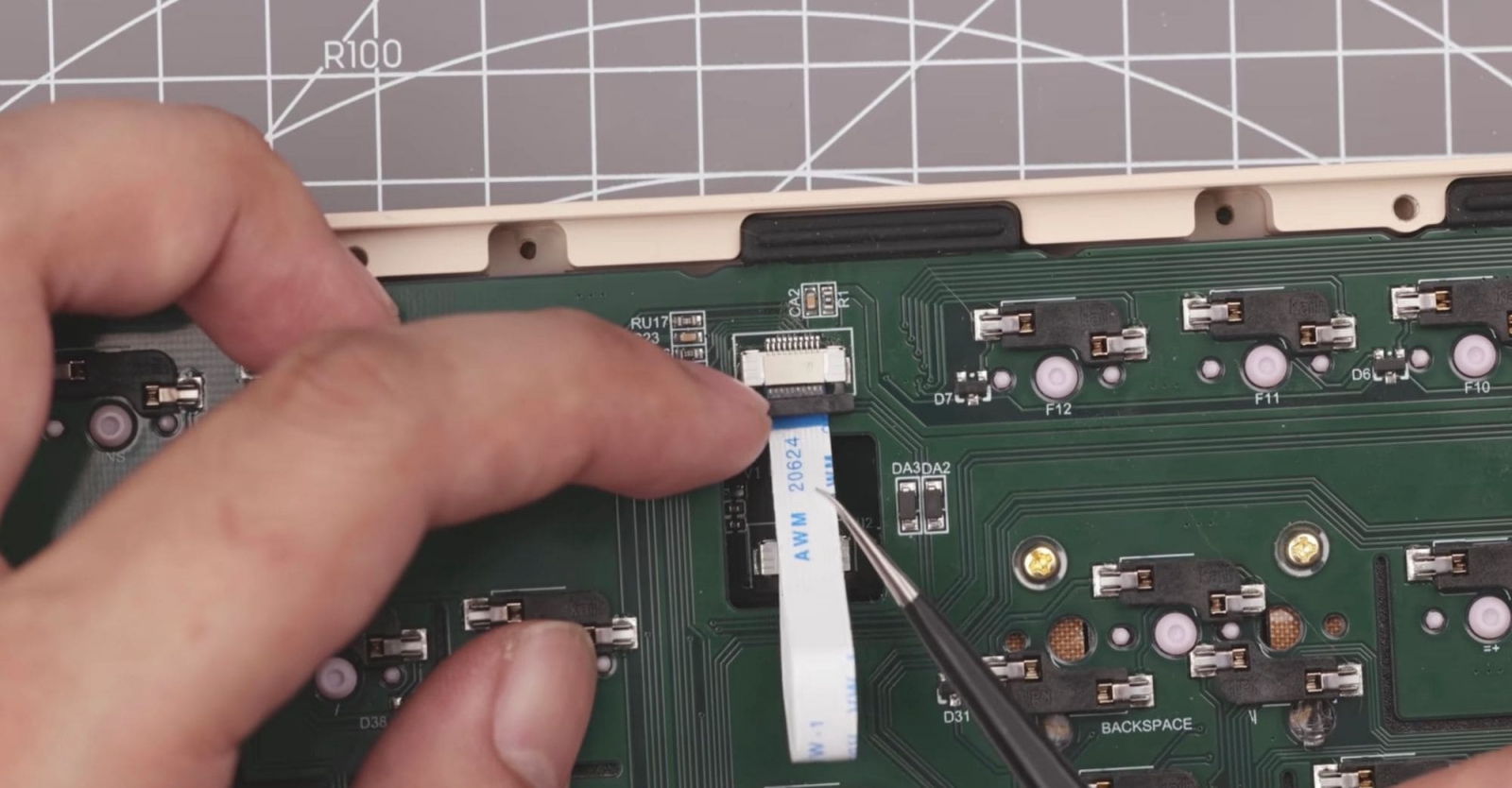

先將黑色卡榫處推開，螢幕排線藍色面朝上插入後將卡榫推回
以下為連接示意圖
連接子板排線，將上蓋及底殼透過螺絲固定即完成組裝
無線模式配對
如果您已嘗試了以下的配對方式但依然無法配對時，您可以參考以下步驟：
1. 確認您有正確的長按正確的配對按鍵，QK100的配對按鍵為Fn + 1/2/3/4
2. 連接鍵盤時嘗試使用另一個Usb孔，建議使用後面板的孔位，避免使用前面板或USB Hub進行連接
3. 配對前，請先移除其餘的USB裝置直到配對完成
藍牙配對方法
1. 短按Fn + Tab 直到數字鍵1的 LED開始閃爍(此時已切換到藍芽模式)
2. 長按Fn+ Q/W/E，當1/2/3 的LED快速閃爍時即為配對模式
3. 此時應該可以在您的裝置上搜尋到此鍵盤
2.4Ghz 配對方法
1. 請確認接收器 "未" 插入您設備的USB孔
2. 短按Fn + Tab 直到數字鍵4的 LED開始閃爍(此時已切換到2.4Ghz模式)
3. 長按Fn+ R，當4的 LED快速閃爍時即為配對模式
4. 將您的2.4Ghz接收器插入USB孔
3. 長按Fn+ R，當4的 LED快速閃爍時即為配對模式
4. 將您的2.4Ghz接收器插入USB孔

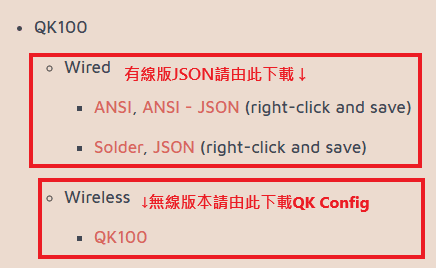

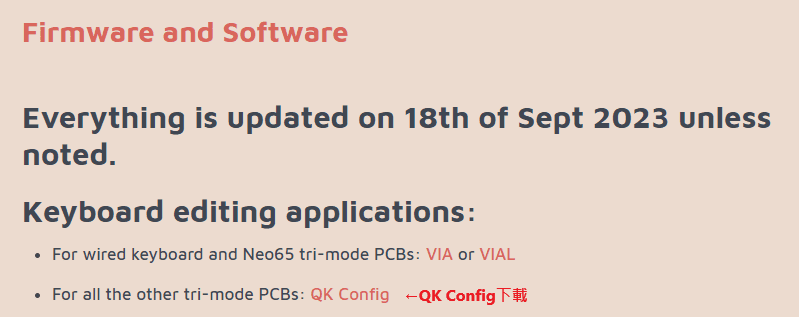

有線版本JSON下載及無線版本韌體下載
下載連結
韌體更新方式
韌體更新方式
1. 請確保您處於有線模式，短按 Fn + Tab 直到 Esc 閃爍三次。

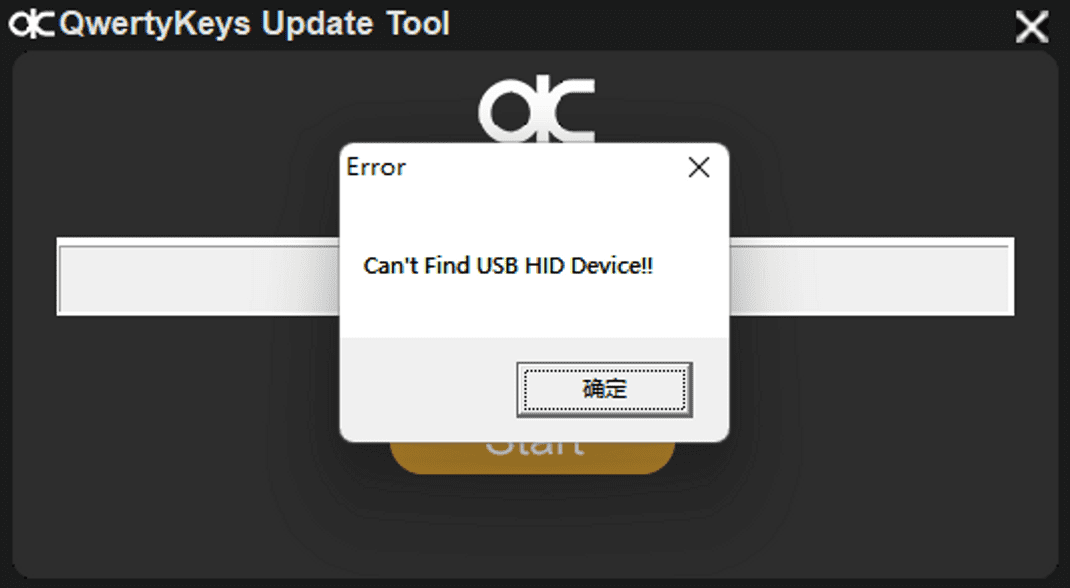

2. 否則，您將看到以下錯誤訊息

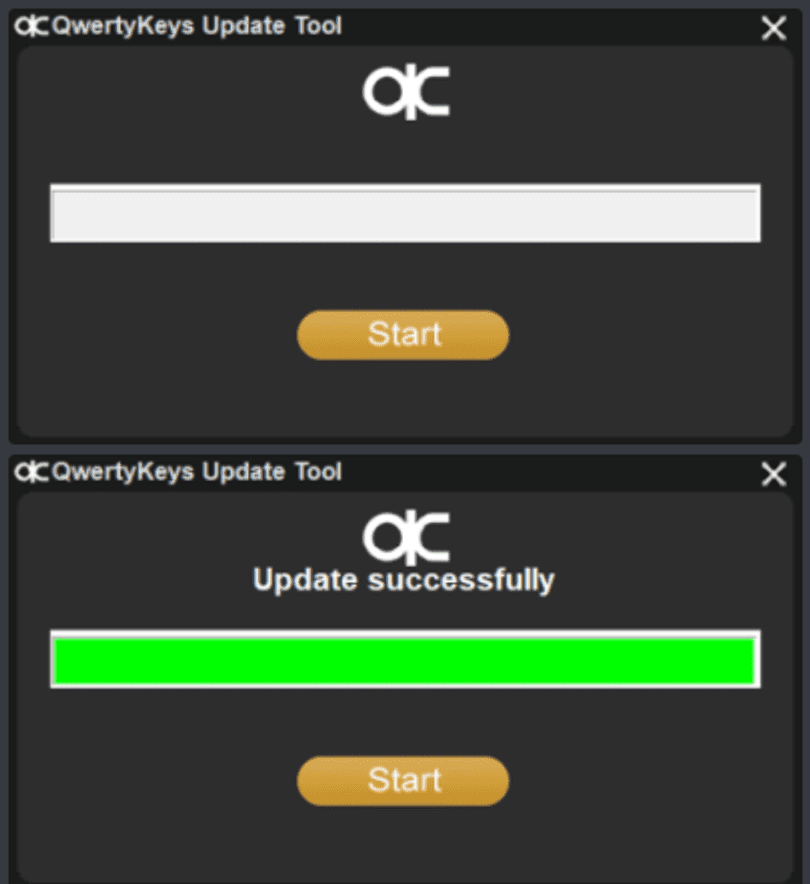

3. 韌體升級請下載最新版本的 firmware.exe 並執行它。點擊“Start”，等待進度條填滿。當您的鍵盤重新啟動時，即完成韌體更新。
螢幕模組圖片載入方式

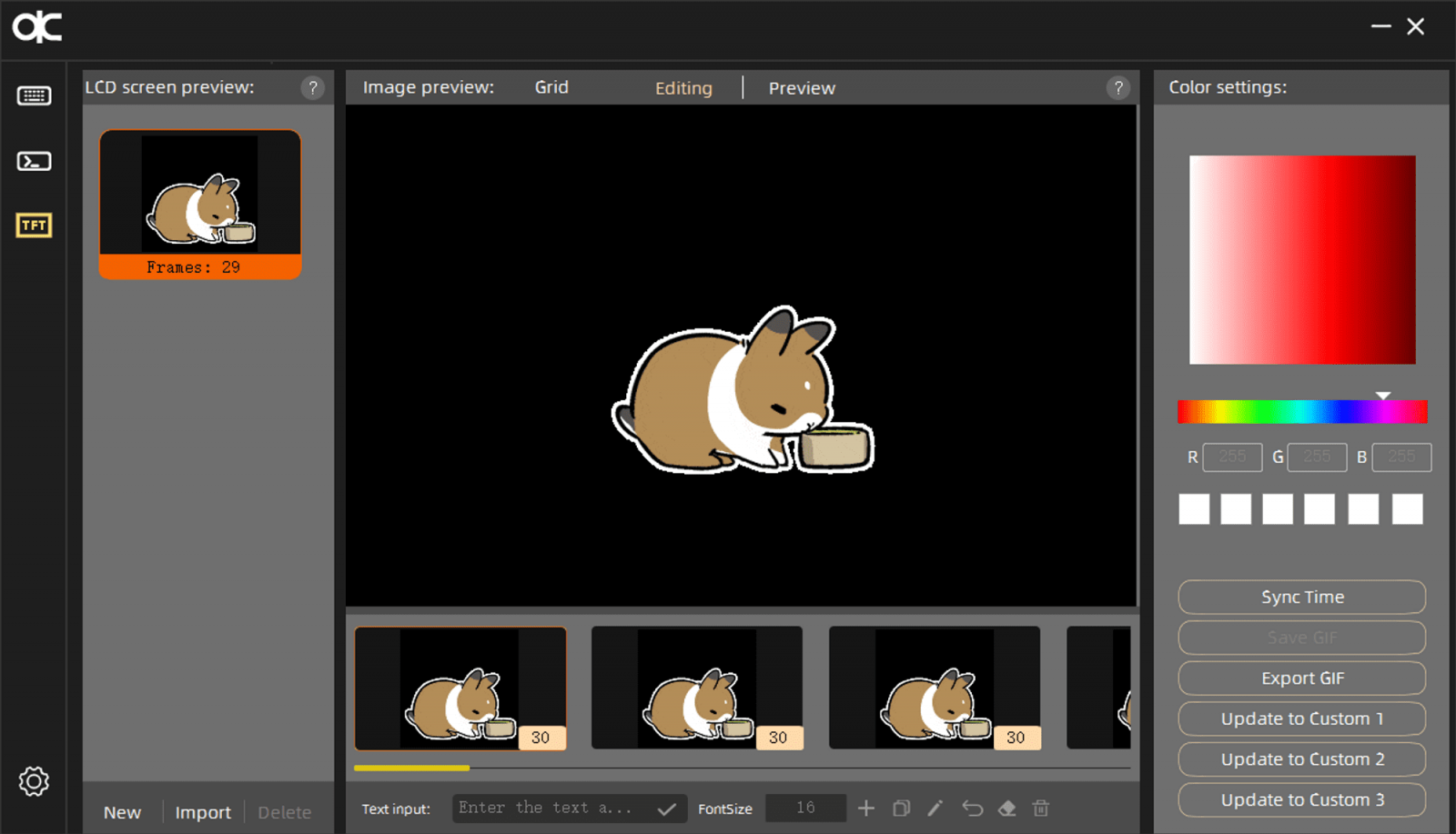

請打開QK Config 並選擇TFT screen頁面
若您需要匯入並上傳GIF動圖檔，請點擊左下角 Import，並利用右側下方update傳入三組記憶位置Custom 1 / 2 / 3 (請注意上傳後會覆蓋原有位置的圖檔!!)

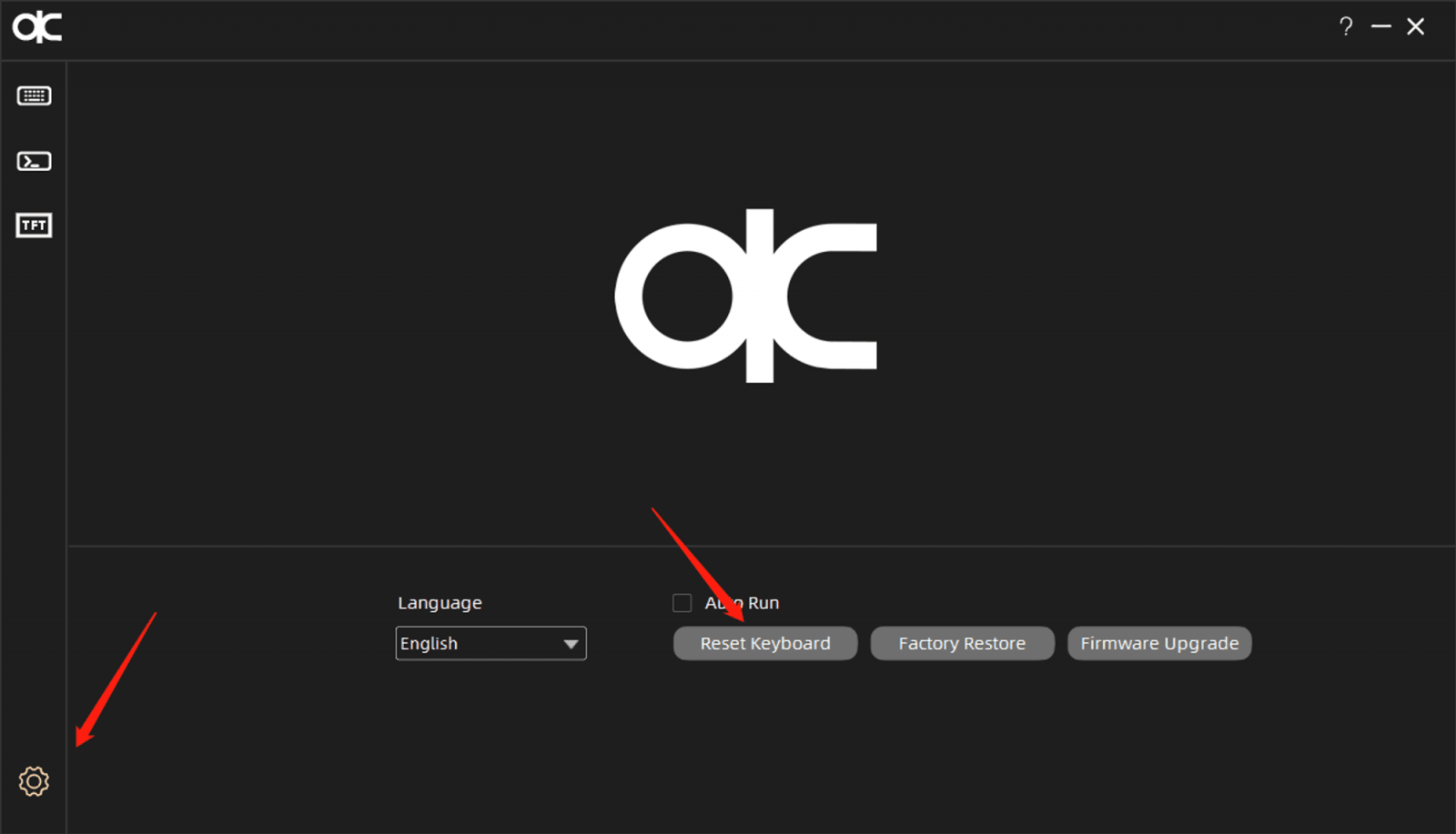

上傳完畢後可利用快捷鍵Fn+左右方向鍵 進行切換，上傳後的圖檔會保留於鍵盤內，若需移除請在QK Config設定中選擇恢復原廠設定。
快捷鍵說明
FN+Tab: 切換連線模式
FN+~: 切換Windows/MAC模式
FN+Z: LED指示燈開啟/關閉
FN+X: 切換下一個LED指示燈模式
FN+C: 切換上一個LED指示燈模式
FN+V: 切換下一個LED指示燈顏色
FN+B: 切換上一個LED指示燈顏色
FN+>: 增加LED亮度
FN+<: 降低LED亮度
FN+→: 螢幕圖片向後
FN+←: 螢幕圖片向前
FN+Backspace: 螢幕開啟/關閉
長按 FN+delete 五秒: 藍芽重置
FN+~: 切換Windows/MAC模式
FN+Z: LED指示燈開啟/關閉
FN+X: 切換下一個LED指示燈模式
FN+C: 切換上一個LED指示燈模式
FN+V: 切換下一個LED指示燈顏色
FN+B: 切換上一個LED指示燈顏色
FN+>: 增加LED亮度
FN+<: 降低LED亮度
FN+→: 螢幕圖片向後
FN+←: 螢幕圖片向前
FN+Backspace: 螢幕開啟/關閉
長按 FN+delete 五秒: 藍芽重置
以上說明如有不足之處或其他變動，將依照官方釋出的資訊為主
